بیس اینترنتی شخصی رایمند، راهکاری حرفه‌ای برای انجام عملیات RTK با بیشترین سطح کنترل، پایداری و استقلال است.

در این روش، شما با راه‌اندازی Base اختصاصی، بدون وابستگی به سامانه‌های عمومی، می‌توانید کیفیت، دقت و دسترسی به تصحیحات را متناسب با نیاز پروژه خود مدیریت کنید. این زیرساخت در حال حاضر توسط تعداد زیادی از کاربران رایمند در سراسر کشور مورد استفاده قرار گرفته و به یکی از روش‌های قابل اتکا برای انجام عملیات نقشه‌برداری تبدیل شده است.

💡 داشتن Base اختصاصی، یعنی کنترل کامل روی نتیجه نهایی پروژه

پایداری ارسال و دریافت تصحیحات RTK
سازگار با گیرنده‌های GNSS رایمند
امکان اتصال چندین Rover به یک Base
مدیریت کاربران و سطح دسترسی
راه‌اندازی سریع و بدون پیچیدگی

راه‌اندازی (ویدیو) راه‌اندازی (PDF) سوالات متداول درخواست مشاوره

⚠

اطلاعیه مهم: برای استفاده از سرویس بیس‌اینترنتی اختصاصی (سامانه Raycaster)، در صورت استفاده از گیرنده‌های رایمند (Base یا Rover)، به‌روزرسانی نرم‌افزار Raysurvey به آخرین نسخه الزامی است. کاربران با گیرنده‌های سایر برندها نیز می‌توانند بدون محدودیت، به‌عنوان Rover به بیس‌های رایمندی متصل شوند.

آپدیت نرم‌افزار Raysurvey

چرا بیس‌ اینترنتی؟

حذف محدودیت فاصله

برقراری ارتباط بین بیس و روور بدون نیاز به دید مستقیم

استقرار BASE در محیط امن

نصب در دفاتر، پشت‌بام‌ها و... ، کاهش ریسک سرقت ، حذف نیاز به اپراتور

حذف محدودیت Wi-Fi در نقشه برداری هوایی

مناسب فتوگرامتری و UAV Mapping ، رفع محدودیت فاصله

استقلال از سامانه‌های دریافت تصحیحات

مناسب برای مناطق فاقد شبکه‌های موقعیت یابی و ارسال تصحیحات

راه‌اندازی بیس اینترنتی اختصاصی یا سازمانی

امکان ایجاد سامانه اختصاصی و کاهش وابستگی به سامانه‌های اینترنتی عمومی

پایداری در دریافت و ارسال تصحیحات

افزایش دقت و پایداری در دریافت تصحیحات

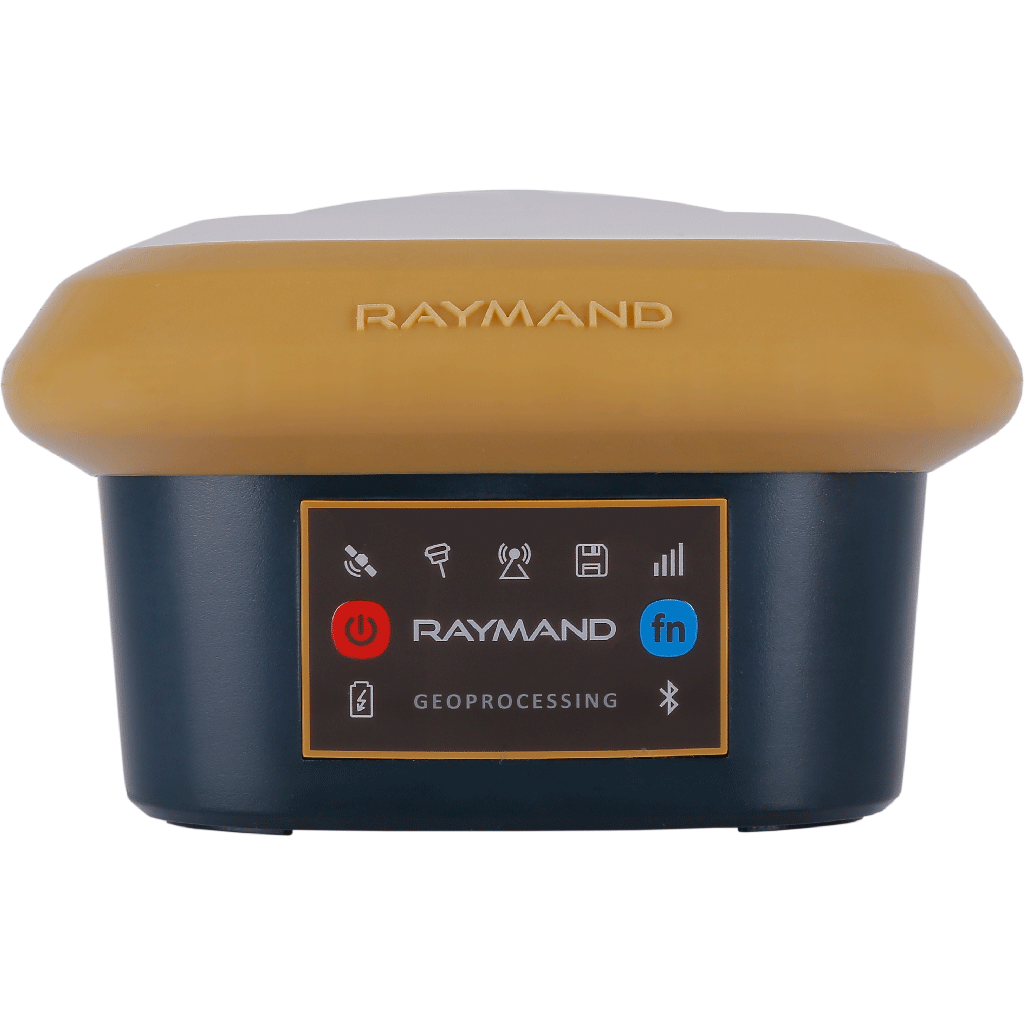

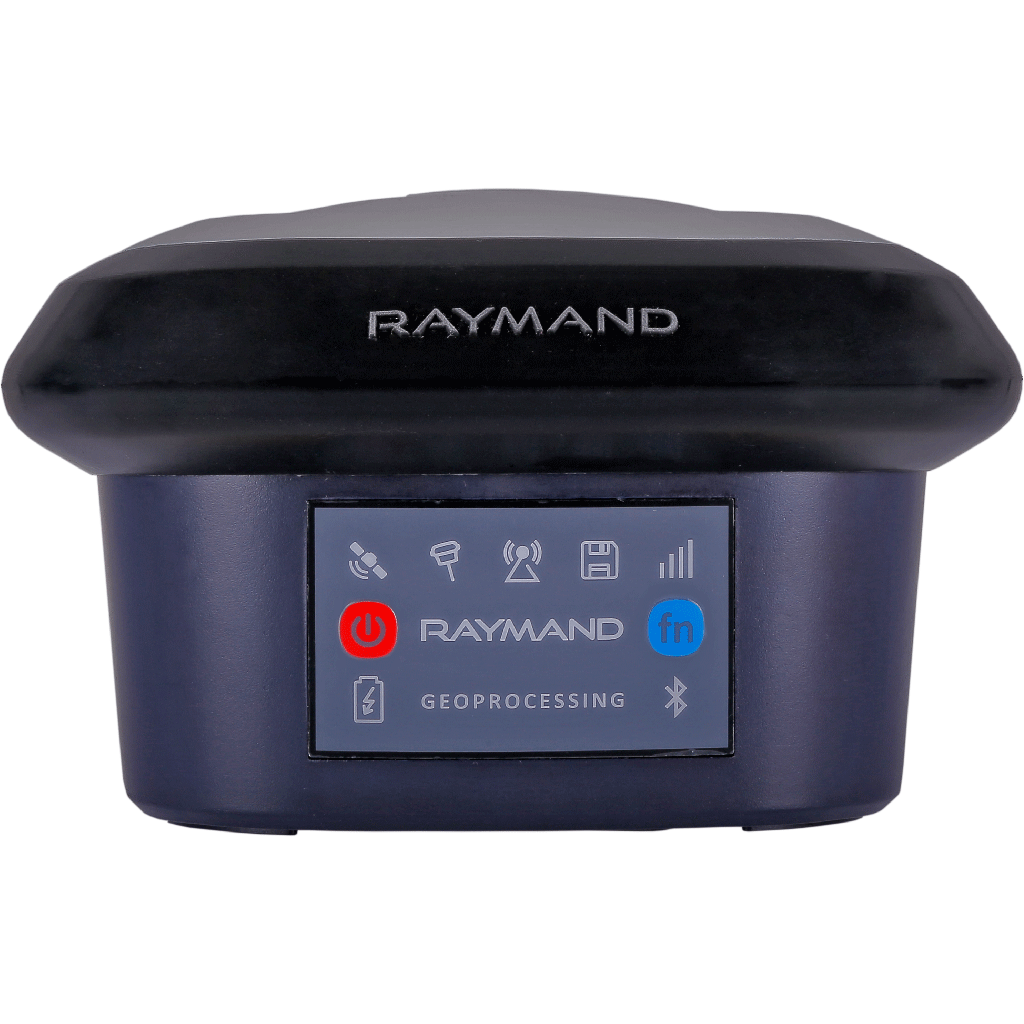

محصولاتی که قابلیت تبدیل شدن به بیس اینترنتی را دارند

فرم مشاوره جهت راه‌اندازی بیس اینترنتی

لطفاً اطلاعات خود را وارد کنید تا مشاوران فنی رایمند در کوتاه‌ترین زمان جهت راه‌اندازی بیس اینترنتی، شما را راهنمایی کنند.

راه‌اندازی در ۳ قدم ساده

در کمتر از یک دقیقه، بیس اینترنتی خود را فعال کنید

ایجاد حساب کاربری

ثبت‌نام در my.raymand.net

فعال‌سازی Base اینترنتی

انجام تنظیمات Raysurvey و اتصال به RAYCASTER

اتصال Rover

برقراری ارتباط بین BASE و ROVER

آماده استفاده!

دریافت تصحیحات RTK پایدار با دقت مناسب

سوالات متداول

آیا با یک دستگاه هم امکان استفاده از قابلیت بیس اینترنتی وجود دارد؟

خیر. در این روش حداقل به دو گیرنده GNSS (بیس و روور) نیاز داریم.

آیا دستگاه روور هم باید دارای شیار سیم‌کارت باشد؟

خیر. گیرنده روور می‌تواند از طریق اتصال به کنترلر، از اینترنت کنترلر برای دریافت تصحیحات استفاده کند.

گیرنده بیس از چه طریقی تصحیحات را برای گیرنده روور ارسال می‌کند؟

تصحیحات تولید شده توسط گیرنده بیس، از طریق بستر اینترنت به گیرنده روور ارسال می‌شود.

آیا در روش بیس اینترنتی نیاز به ماژول رادیو داخلی وجود دارد؟

خیر. در این روش ارسال تصحیحات کاملاً از طریق اینترنت انجام می‌شود و نیازی به رادیو داخلی نیست.

مختصات مبنا را برای گیرنده Base از کجا بیاورم؟

بهترین حالت این است که مختصات Base از یک نقطه کنترل معتبر، یک مرجع رسمی، یا یک مختصات دقیق از پیش تعیین‌شده به‌دست آمده باشد. در RTK، موقعیت Rover نسبت به Base با دقت بالا محاسبه می‌شود؛ بنابراین اگر مختصات Base اشتباه باشد، این خطا به مختصات مطلق نقاط Rover هم منتقل می‌شود. مثلاً اگر مختصات واقعی Base حدود ۱۰ سانتی‌متر با مقداری که وارد کرده‌اید اختلاف داشته باشد، نقاطی که با Rover برداشت می‌کنید هم تقریباً همین مقدار شیفت مطلق خواهند داشت؛ حتی اگر راه‌حل RTK کاملاً Fix باشد.

آیا برای راه‌اندازی بیس اینترنتی، حتما باید گیرنده Base از برند رایمند باشد؟

بله. برای راه‌اندازی بیس اینترنتی روی سامانه رایمند، لازم است گیرنده Base یک گیرنده سیم‌کارت‌خور از برند رایمند و از سری گیرنده‌های Raymax یا RayVision باشد.

دلیل این موضوع چیست؟
زیرساخت بیس اینترنتی رایمند به‌گونه‌ای طراحی شده است که راه‌اندازی Base به‌صورت ساده، سریع و یکپارچه از طریق گیرنده‌های رایمند انجام شود. به همین دلیل، در سمت Base فقط گیرنده‌های سازگار و تعریف‌شده در اکوسیستم رایمند پشتیبانی می‌شوند.

نتیجه:
اگر می‌خواهید روی سامانه رایمند یک Base اینترنتی راه‌اندازی کنید، گیرنده Base باید از مدل‌های پشتیبانی‌شده رایمند باشد.

آیا گیرنده Rover هم حتما باید از گیرنده‌های رایمند باشد؟

خیر. برای استفاده از بیس اینترنتی رایمند، الزامی ندارد Rover حتما از برند رایمند باشد. گیرنده Rover با هر برند و مدلی می‌تواند به سامانه متصل شود؛ به شرط آنکه امکان اتصال NTRIP Client را داشته باشد و کاربر در سامانه رایمند حساب کاربری فعال داشته باشد.

برای استفاده، کافی است در my.raymand.net ثبت‌نام کنید و نام کاربری و رمز عبور خود را دریافت نمایید. سپس می‌توانید با وارد کردن این اطلاعات در Rover یا کنترلر خود، به بیس اینترنتی متصل شوید.

نتیجه:
• Base: باید از گیرنده‌های سیم‌کارت‌خور رایمند از سری Raymax یا RayVision باشد
• Rover: می‌تواند از هر برند سازگار با NTRIP باشد

پرسش‌های دیگر...

Base را روی یک نقطه مختصات‌دار قبلی ست کرده‌ام، اما در چک‌پوینت‌ها اختلاف و شیفت می‌بینم. چرا؟

این اختلاف معمولاً به این معنی نیست که RTK خراب است. علت‌های رایج عبارت‌اند از: یکسان نبودن مختصات نقطه مبنا با سیستم مختصات پروژه قبلی، تفاوت در Datum یا Projection، اشتباه در ارتفاع آنتن یا نوع اندازه‌گیری آن، قرار نگرفتن Base دقیقاً روی همان نقطه قبلی، یا انجام پروژه قبلی با یک شبکه مرجع دیگر مثل شمیم. نکته مهم اینکه Fix بودن یعنی رابطه نسبی بین Base و Rover با دقت بالا حل شده، اما لزوماً به این معنی نیست که نتیجه با همه پروژه‌های قبلی یا هر مرجع دیگری کاملاً منطبق باشد.

آیا می‌توانم Base را با مختصات تقریبی راه‌اندازی کنم و بعد با Rover کار RTK انجام بدهم؟

بله، این کار امکان‌پذیر است؛ اما باید توجه داشته باشید که مختصات مطلق پروژه تقریبی خواهد بود. Rover نسبت به Base موقعیت نسبی خوبی می‌دهد، اما چون Base روی مختصات تقریبی قرار گرفته، کل پروژه نسبت به موقعیت واقعی دچار شیفت می‌شود. اگر موقعیت مطلق دقیق برای شما مهم باشد، این روش مناسب نیست؛ اما اگر دقت نسبی بین نقاط کافی باشد، در بسیاری از پروژه‌ها قابل استفاده است. برای مثال اگر Base با مختصاتی راه‌اندازی شود که ۱.۵ متر خطا دارد، نقاط پروژه هم حدود ۱.۵ متر شیفت خواهند داشت، اما فاصله بین دو نقطه برداشت‌شده همچنان می‌تواند با دقت سانتی‌متری صحیح باشد.

موقعیت مطلق برایم مهم نیست، اما طول‌ها و مساحت باید دقیق باشد. آیا می‌توانم از Base با مختصات تقریبی استفاده کنم؟

بله، در بسیاری از پروژه‌های محلی این کار قابل قبول است. اگر هدف شما اندازه‌گیری دقیق فاصله‌ها، ابعاد، محیط و مساحت در یک محدوده محدود باشد و لازم نباشد نتایج روی مختصات رسمی یا شبکه سراسری منطبق باشند، می‌توانید Base را با مختصات تقریبی راه‌اندازی کنید. برای تفکیک، مساحت‌گیری و ابعادبرداری محلی معمولاً مناسب است؛ اما برای تحویل روی مختصات رسمی، تطبیق با کاداستر، یا انطباق با پروژه‌های قبلی بهتر است Base مختصات دقیق داشته باشد.

قبلاً با شمیم برداشت کرده‌ام، حالا با بیس اینترنتی همکار اختلاف زیادی می‌بینم. چرا؟

چون از دو مرجع متفاوت استفاده می‌کنید. سامانه‌ای مثل شمیم بر پایه شبکه‌ای از ایستگاه‌های مرجع و مدل‌های تصحیح شبکه کار می‌کند، اما Base همکار شما یک مرجع مستقل است که ممکن است مختصات آن دقیقاً با همان مبنا یا همان Datum تعیین نشده باشد. ممکن است هر دو برداشت کاملاً Fix باشند، اما نسبت به هم شیفت داشته باشند. Fix یعنی جواب RTK بین Base و Rover پایدار و دقیق است، اما اگر دو Base بر مبنای یکسان نباشند، خروجی‌ها لزوماً با هم منطبق نخواهند بود.

آیا Fix شدن Rover یعنی مختصات من قطعاً درست است؟

خیر. Fix شدن یعنی ابهام فاز حل شده و رابطه نسبی بین Base و Rover با دقت بالا تعیین شده است. اما درستی نهایی مختصات به عوامل دیگری هم بستگی دارد، از جمله: درستی مختصات Base، یکی بودن Datum و سیستم مختصات، درست بودن ارتفاع آنتن، کیفیت نصب آنتن و شرایط محیط، و یکسان بودن مبنای پروژه فعلی با پروژه‌های قبلی. پس Fix بودن شرط مهمی است، اما به‌تنهایی برای تضمین درستی مطلق مختصات کافی نیست.

اگر بخواهم هم موقعیت مطلق درست باشد و هم با پروژه‌های قبلی اختلاف نداشته باشم، چه کار کنم؟

باید مبنای واحد و دقیق داشته باشید. یعنی: مختصات Base را از یک مرجع معتبر و دقیق به‌دست آورید؛ همه پروژه‌ها را با همان Datum، همان سیستم مختصات و همان روش انجام دهید؛ اگر پروژه‌های قبلی با شمیم یا یک شبکه دیگر برداشت شده‌اند، پروژه جدید هم تا حد ممکن با همان مرجع انجام شود؛ قبل از شروع پروژه چند چک‌پوینت معلوم را کنترل کنید؛ و اگر لازم است از ترنسفورمیشن یا کالیبراسیون صحیح برای انطباق با سیستم محلی استفاده کنید.

آیا سامانه بیس اینترنتی رایمند باعث شیفت مختصاتی می‌شود؟

خیر. سامانه بیس اینترنتی رایمند ذاتاً باعث شیفت مختصاتی نمی‌شود. نقش این سامانه فقط این است که داده‌های تصحیح GNSS را از Base دریافت کند و از طریق اینترنت به Rover برساند؛ یعنی رایمند بستر اتصال و انتقال داده را فراهم می‌کند و در مختصات پروژه دخل و تصرفی انجام نمی‌دهد. اگر کاربر شیفت مشاهده کند، علت معمولاً یکی از این موارد است: مختصات Base اشتباه یا تقریبی وارد شده باشد، Base و پروژه قبلی روی دو مبنای متفاوت باشند، Datum یا Projection یکسان نباشد، یا ارتفاع آنتن و تنظیمات گیرنده نادرست وارد شده باشد.

می‌خواهم ابتدا پروژه برداشت را انجام بدهم و بعداً مختصات دقیق Base را محاسبه کنم. آیا این کار امکان‌پذیر است؟

بله، در بسیاری از موارد امکان‌پذیر است. اگر Base با مختصات تقریبی راه‌اندازی شده باشد و بعداً مختصات دقیق همان نقطه محاسبه شود، می‌توان نقاط برداشت‌شده را بر اساس اختلاف بین مختصات اولیه و دقیق Base اصلاح کرد؛ اما این کار شرط دارد: نقطه‌ای که Base روی آن قرار گرفته باید دقیقاً همان نقطه باشد، مختصات اولیه‌ای که هنگام برداشت استفاده شده موجود باشد، و هر دو مجموعه مختصات در یک سیستم مختصات یکسان باشند. دو روش معمول برای اصلاح وجود دارد: اعمال شیفت ساده (محاسبه اختلاف و اعمال آن به همه نقاط) یا بازپردازش با داده خام که از نظر فنی مطمئن‌تر است. بهترین حالت اینکه از ابتدا مختصات Base دقیق باشد؛ اما اگر این امکان ندارد، ذخیره داده خام Base و Rover بسیار ارزشمند است.
