دقیق و قابل اعتماد، 3D Modeling، Image Positioning و AR Stakeout همراه با اکوسیستم نرمافزاری یکپارچه

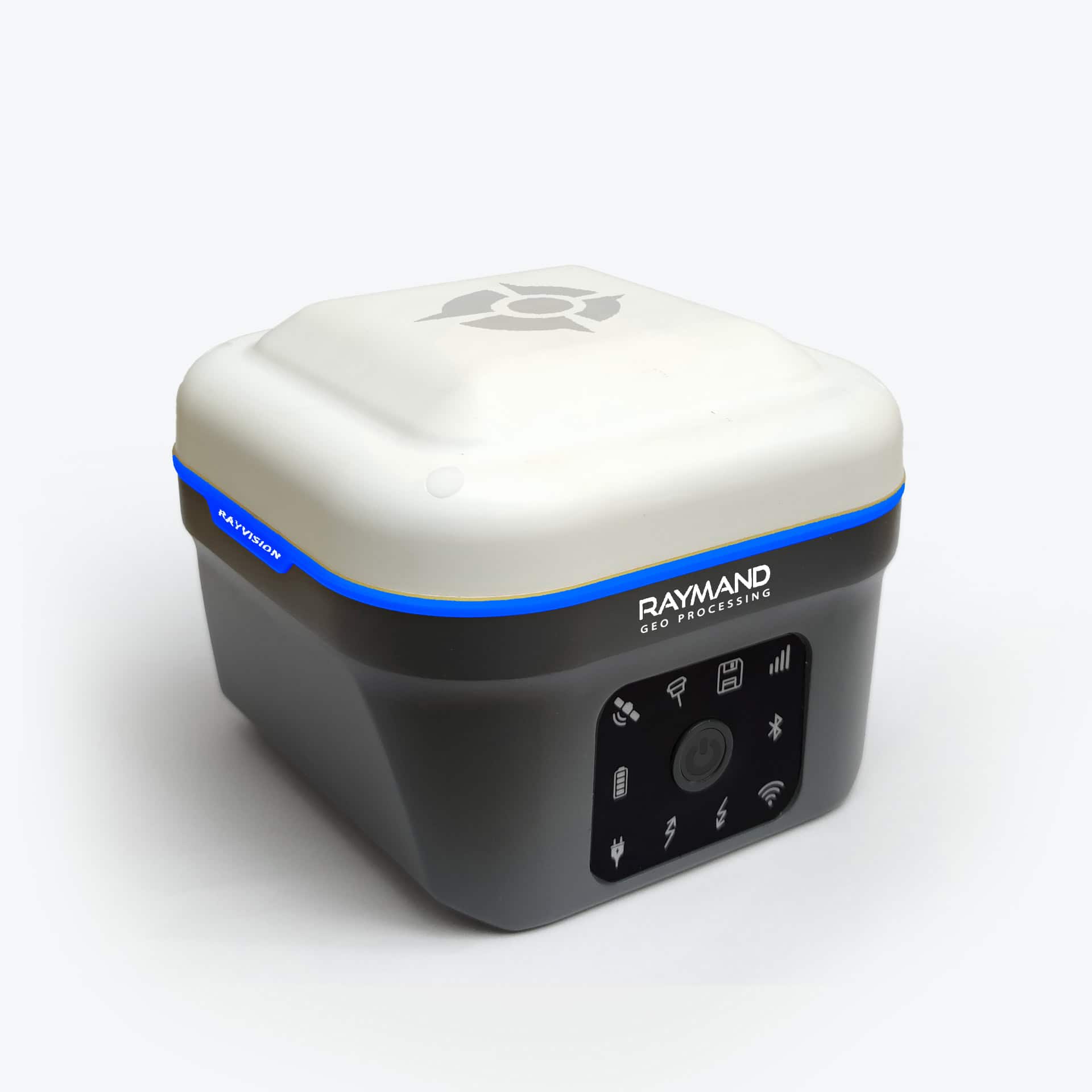

گیرنده RayVision، پیشرفتهترین محصول شرکت دانشبنیان رایمند، با تلفیق فناوریهای GNSS، فتوگرامتری، لیزر، IMU و بینایی کامپیوتری ساخته شده است. این دستگاه با بهرهگیری از پردازندههای مختلف، سه دوربین داخلی و فناوری لیزر، امکان تعیین موقعیت دقیق و پایدار را حتی در شرایط دشوار محیطی فراهم میکند. این گیرنده با برخورداری از استاندارد حفاظتی IP68 و عمر باتری تا ۱۸ ساعت، و همچنین با بهرهگیری از باتری اکسترنال خارجی، زمان کارکرد را تا ۱۲ ساعت افزایش میدهد که برای ارائه عملکرد مطمئن در عملیات میدانی طراحی شده است.
نرمافزار تخصصی گیرنده مولتیفرکانس RayVision
نرمافزار تخصصی گیرنده مولتیفرکانس RayVision

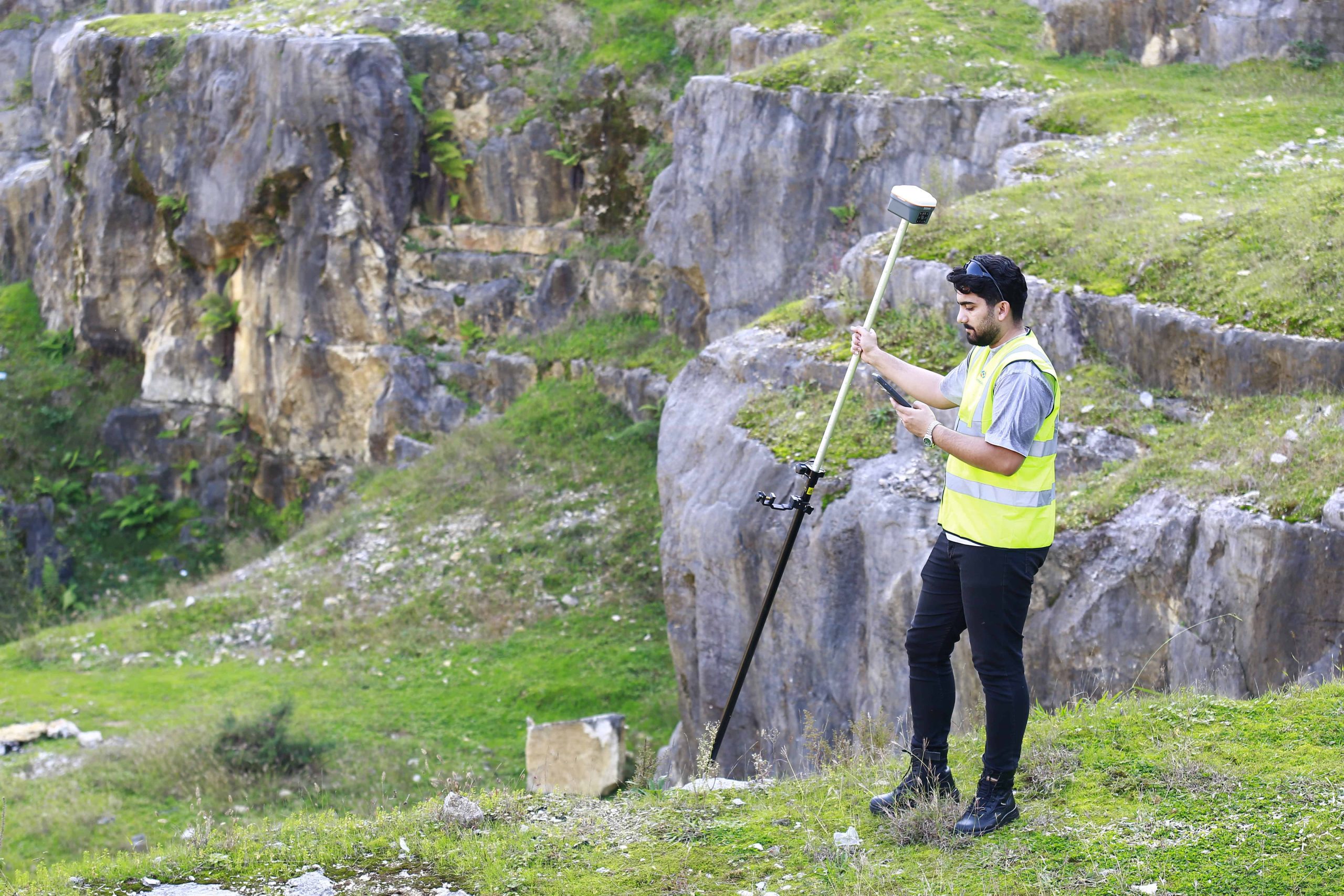

Image Positioning
برداشت نقاط غیرقابل دسترس با دقت ۲ تا ۵ سانتیمتر و تنها با چندین تصویر.
گیرنده RayVision، با تلفیق فناوری RTK و فتوگرامتری برد کوتاه، امکان تعیین موقعیت دقیق عوارض از روی تصاویر را فراهم میسازد. کاربر میتواند با گرفتن چند تصویر دارای همپوشانی از عارضه مورد نظر از فاصله ۲ تا ۱۵ متری، برآوردی با دقت مطلق بهتر از ۵ سانتیمتر از مختصات عارضه به دست آورد. این ویژگی در نقاطی که استقرار ژالون دشوار، خطرناک یا غیرممکن است — مانند لبه دیوار، زیر پل یا حاشیه پرتگاه — عملکرد بینظیری ارائه میدهد.

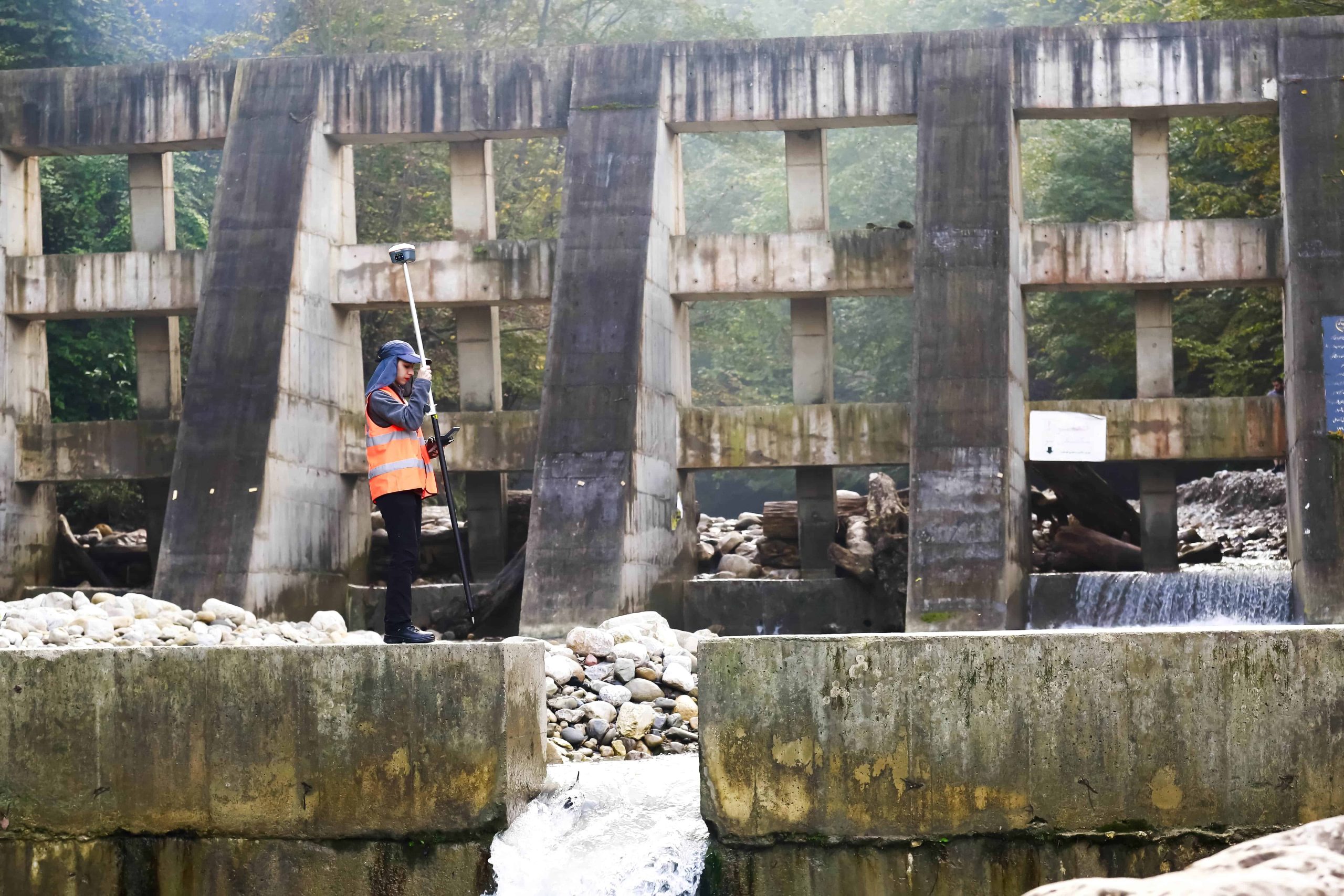

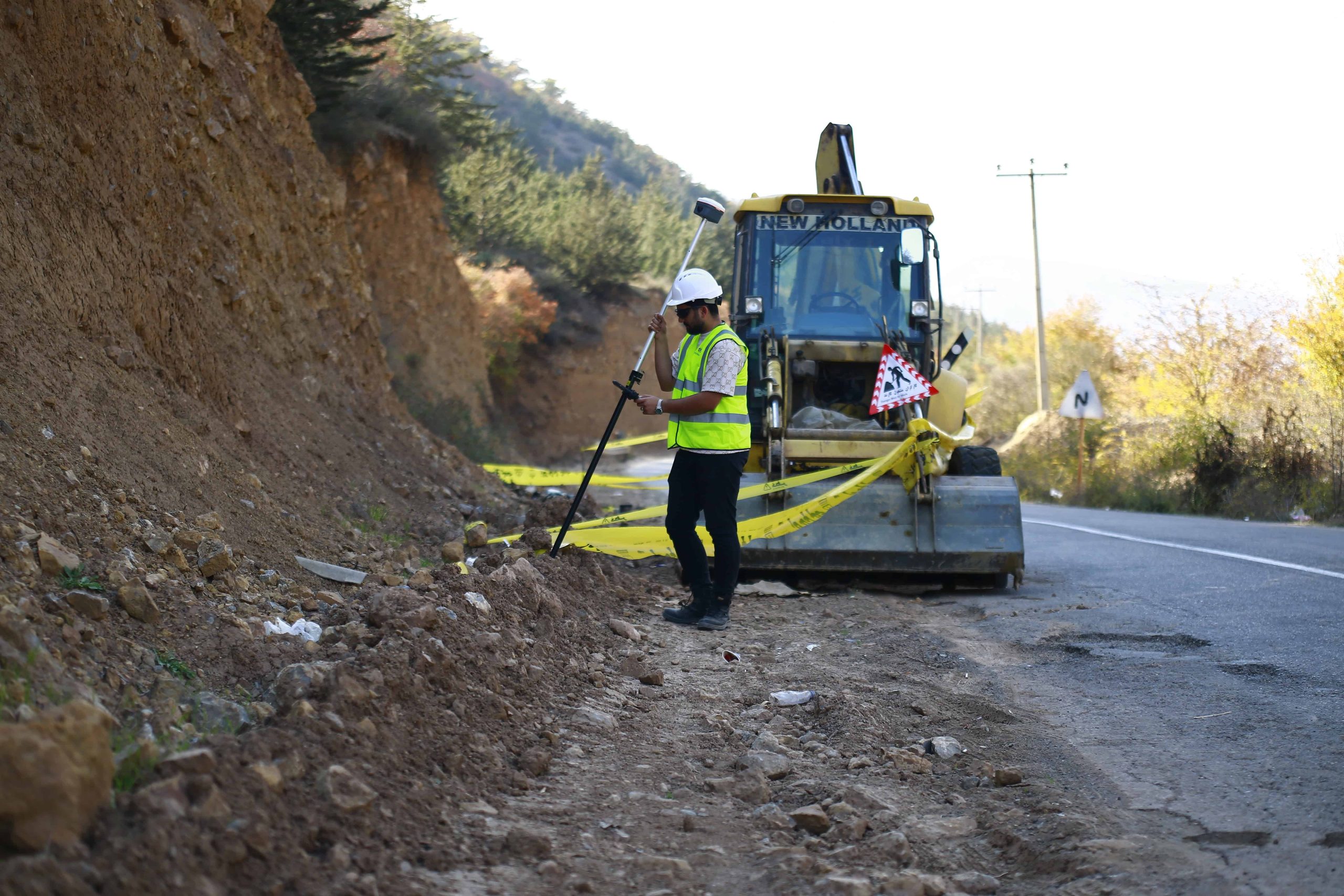

AR Stakeout
پیادهسازی با واقعیت افزوده با دو دوربین برای هدایت دقیق و سریع.
پیادهسازی با قابلیت واقعیت افزوده (AR) به کمک دو دوربین طراحی شده است تا فرآیند یافتن و نشانهروی به نقطه هدف سریعتر، سادهتر و دقیقتر شود. در فواصل دورتر دوربین جلویی تصویری زنده از مسیر پیش رو ارائه میدهد و با رسیدن به زیر ۲ متر، سیستم بهصورت خودکار به دوربین زیر گیرنده سوییچ میکند تا کاربر موقعیت دقیق نقطه را بدون آزمون و خطای زیاد تنظیم کند.
Laser Measurement
لیزر داخلی برای برداشت نقاط دور و دستنیافتنی پروژه.
یکی از قابلیتهای منحصربهفرد RayVision، تعیین موقعیت مستقیم نقاط هدف با استفاده از لیزر، بدون نیاز به قرارگیری دستگاه روی آن نقطه است. این تکنیک در فواصل کوتاهتر از ۲ متر میتواند به دقتی بهتر از ۳ سانتیمتر برسد و در فاصله ۲ تا ۱۰ متر، دقت در بازه ۳ تا ۳۰ سانتیمتر باقی میماند.

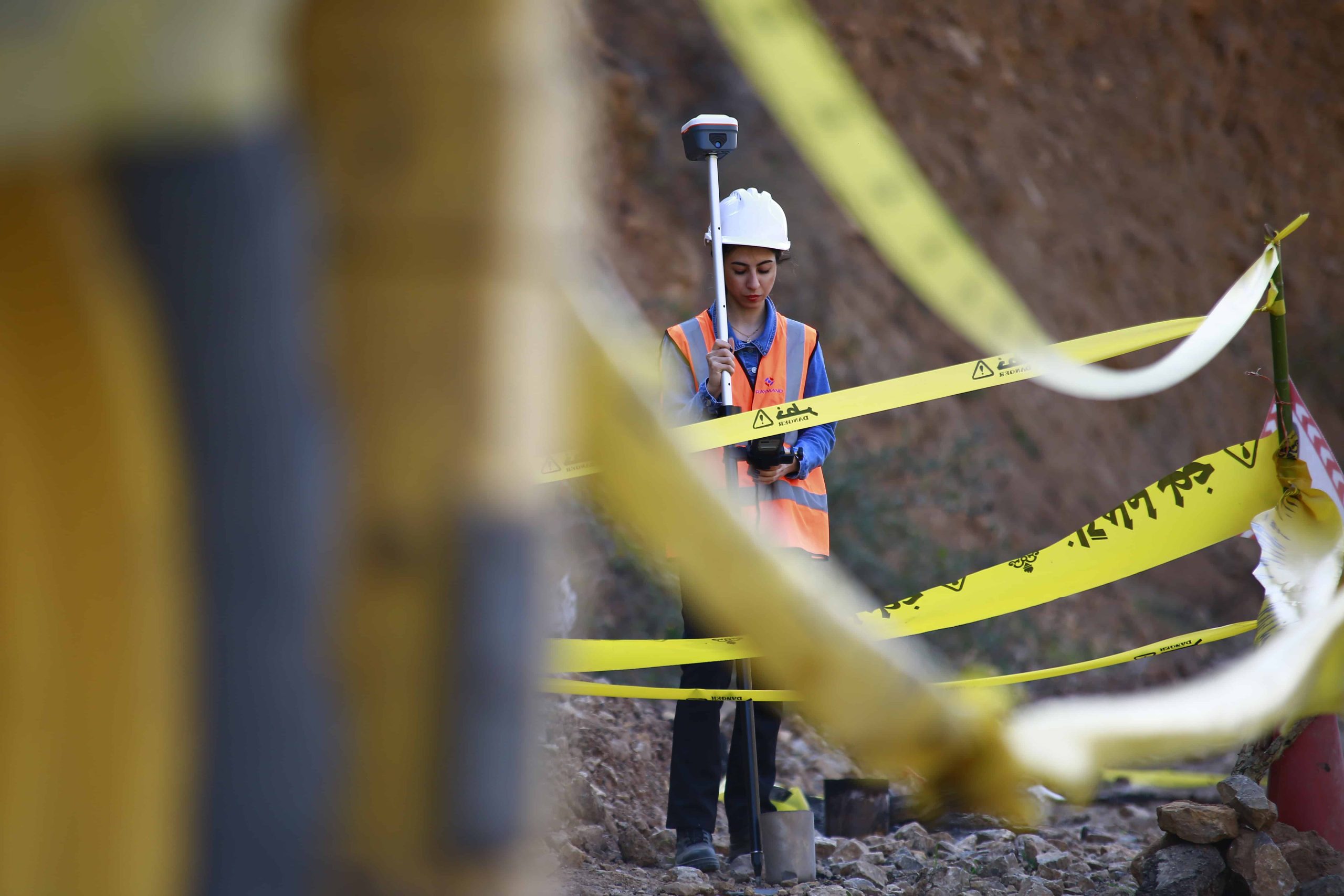

IMU
تصحیح انحراف تا ۶۰ درجه بدون کالیبراسیون و بدون نیاز به تراز.

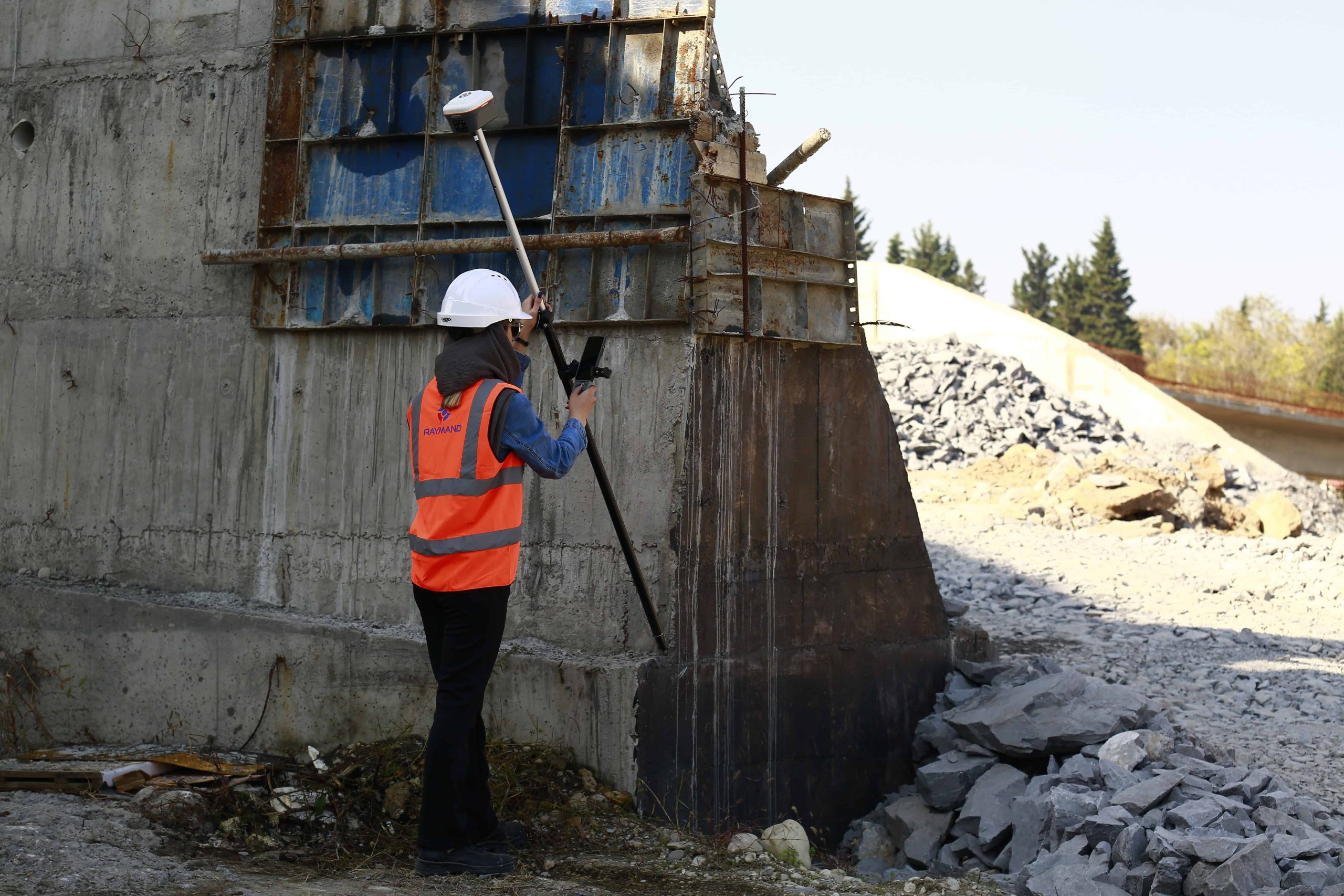

سنسور IMU تعبیهشده در RayVision با ترکیب دادههای شتابسنج و ژیروسکوپ، زاویه انحراف ژالون از حالت قائم را بهصورت لحظهای تشخیص داده و در محاسبه موقعیت نقطه لحاظ میکند. در برداشت گوشههای دیوار، کنج ساختمانها یا نزدیک موانع فیزیکی، دیگر نیازی به تراز کردن دقیق ژالون یا تکرار عملیات وجود ندارد.
Ray3D
مدلسازی و پردازش سهبعدی.
پلتفرم Ray3D یک زیرساخت ابری پیشرفته برای پردازش و مدلسازی دادههای مکانی است که امکان ساخت مدلهای سهبعدی دقیق را از تصاویر برداشتشده با RayVision فراهم میکند. ابزارهای این پلتفرم شامل اندازهگیری موقعیت روی مدل، محاسبه طول، مساحت و حجم، تعیین شیب و تهیه خروجی در فرمتهای متنوع است.
ماژولها رو انتخاب کن و RayVision خودت رو بساز.
تجربه واقعی کار با نسل جدید GNSS
بستر اینترنتی اختصاصی، مستقل، پایدار و امن برای مدیریت دادهها و پروژههای نقشهبرداری.
برداشت نقاط غیرقابلدسترس، مستندسازی تصویری و پیادهسازی هوشمند حدود املاک، سریعتر و دقیقتر از همیشه.
دریافت مشاوره اختصاصیبرداشت دقیق وضع موجود، پیادهسازی و کنترل اجرا، برداشت نقاط سخت و مستندسازی پروژه.
دریافت مشاوره اختصاصیبرداشت دقیق عوارض شهری، معابر، مبلمان شهری، کنترل ساختوساز و تهیه دادههای قابل استفاده در GIS.
دریافت مشاوره اختصاصی
برداشت دقیق عوارض معدنی، گمانهها، دپوها، نقاط دور یا پرخطر بدون نیاز به استقرار مستقیم با ایمنی و سرعت بالا.
دریافت مشاوره اختصاصیبرداشت دقیق و ایمن رخنمونها، گسلها، نمونهها و عوارض غیرقابلدسترس، مستندسازی سهبعدی و مختصاتدار دادههای زمینشناسی.
دریافت مشاوره اختصاصی
برداشت، پیادهسازی و تهیه نقشههای چونساخت در نقاط دشوار و پرخطر، مستندسازی شبکههای آب، فاضلاب، گاز و خطوط لوله.
دریافت مشاوره اختصاصیبرداشت دقیق دکلها، تیرهای برق، پستها، تجهیزات مخابراتی، مسیرهای کابل و فیبر نوری، تهیه نقشه چونساخت، پیادهسازی تجهیزات، مستندسازی شبکه و مدیریت داراییهای زیرساختی با دقت سانتیمتری.
دریافت مشاوره اختصاصیبرداشت دقیق و ایمن چاهها، خطوط لوله، تأسیسات و تجهیزات نفت و گاز، مستندسازی سریع و دقیق پروژههای اکتشاف، استخراج و انتقال.
دریافت مشاوره اختصاصی| قابلیت | مشخصات فنی |
|---|---|
| نوع پردازنده | انتخابی (Unicore-Hemisphere-Septenterio) |
| تعداد کانال GNSS | انتخابی (۸۰۰، ۱۴۰۸، ۱۷۶۰) |
| پشتیبانی منظومهها | GPS, GLONASS, Galileo, BeiDou |
| دقت RTK | 8mm + 1ppm |
| زمان Fix شدن | کمتر از ۵ ثانیه |
| IMU | تا ۶۰ درجه (بدون تراز ژالن) |
| دوربین | سهگانه (فتوگرامتری، AR، دوربین لیزر) |
| دقت لیزر | دقت 3 سانتیمتر در فاصله 2 تا 5 متری دقت 2 تا 5 سانتیمتر در فاصله 30 متری با روش تقاطع |
| رادیو داخلی UHF | ۲ وات (2W) مولتیپروتکل |
| اتصالات | 4G LTE, Bluetooth 5.0, Wi-Fi دو بانده |
| حافظه داخلی | ۱۶ گیگابایت |
| استاندارد حفاظتی | IP68 (ضد آب و گرد و غبار) |
| جنس بدنه | آلیاژ منیزیم |
| باتری | باتری داخلی: 18 ساعت باتری خارجی (انتخابی): 12 ساعت |
گیرندهٔ RTK کلاسیک ابزاری دقیق و قابل اعتماد برای برداشت و پیادهسازی استاندارد است. RayVision همان دقت پایهٔ RTK را حفظ میکند، اما با افزودن قابلیتهایی مانند Visual RTK، Ray3D، لیزر، IMU و پیادهسازی دیداری، در موقعیتهای چالشی میدان به کاربر روشهای جایگزین برای برداشت، پیادهسازی و مستندسازی میدهد.
Visual RTK ترکیبی از موقعیت دقیق RTK و اطلاعات تصویری دوربین گیرنده است. بهجای استقرار مستقیم ژالن روی نقطه، کاربر میتواند با ثبت چند تصویر همپوشان از عارضه، مختصات نقاط دلخواه را بعداً روی تصویر اندازهگیری، بازبینی و مستندسازی کند؛ کاربردی برای نقاط روی نما، دیوار، سازه یا عوارضی که دسترسی مستقیم به آنها وجود ندارد.
Ray3D تصاویر برداشتشده با RayVision را روی سرور پردازش میکند و مدل سهبعدی قابل اندازهگیری در سیستم مختصات UTM تولید میکند. این مدل برای مستندسازی پروژه، اندازهگیری دقیق مختصات نقاط، طول، مساحت و حجم، و تهیهٔ خروجیهای دوبعدی و سهبعدی برای نرمافزارهای تخصصی نقشهبرداری، GIS و CAD استفاده میشود؛ بدون نیاز به کامپیوتر قدرتمند یا نرمافزار پردازش روی سیستم کاربر.
خیر. RayVision بهگونهای طراحی شده است که میتوانید با پیکربندی متناسب با نیاز و بودجهٔ امروز شروع کنید و در آینده قابلیتهایی مانند Visual RTK، Ray3D، لیزر، IMU، پیادهسازی دیداری، RayCloud یا RayCaster را به همان دستگاه اضافه کنید. نوع فرآیند ارتقا بسته به قابلیت انتخابی توسط رایمند یا مراکز خدمات مجاز انجام میشود.
RayVision توسط تیم فنی رایمند پشتیبانی میشود؛ این پشتیبانی شامل آموزش اولیه و دورهای، مشاورهٔ راهاندازی پروژه، نصب و کالیبراسیون قابلیتهای جدید در زمان ارتقا، بهروزرسانی فرمور و نرمافزار، و خدمات تعمیر و کالیبراسیون در مراکز خدمات مجاز است. برای جزئیات میتوانید با کارشناسان فروش و پشتیبانی رایمند تماس بگیرید.
