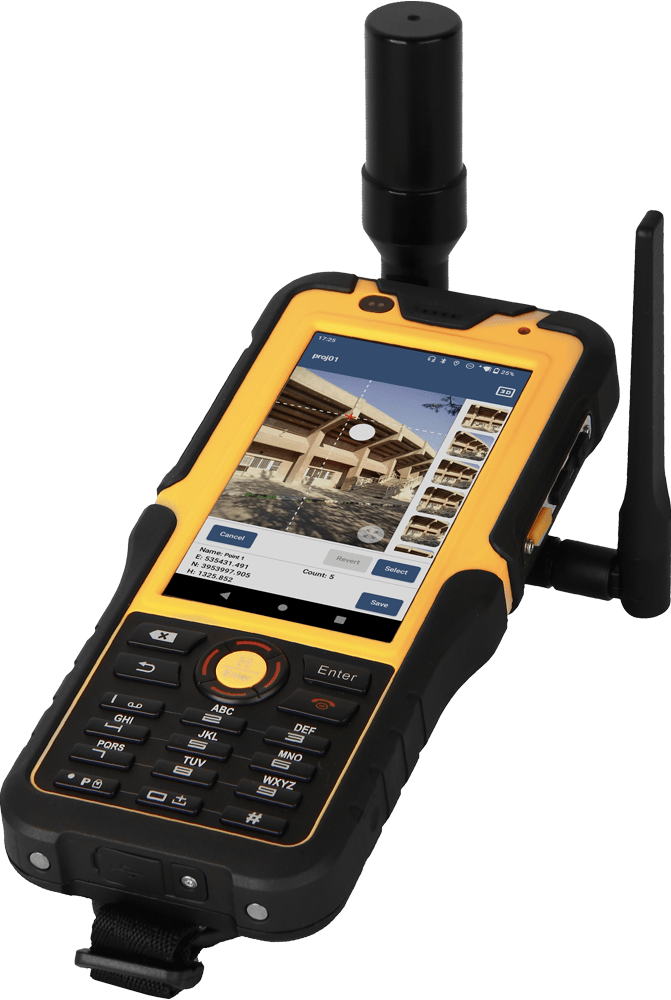

RayHand Pro
نسل جدید گیرندههای دستی GNSS
با RTK + فتوگرامتری
ترکیبی منحصربهفرد از فناوری GNSS پیشرفته و تعیین موقعیت مبتنی بر تصویر، برای دقت و سرعت کمنظیر در عملیات میدانی
معرفی محصول

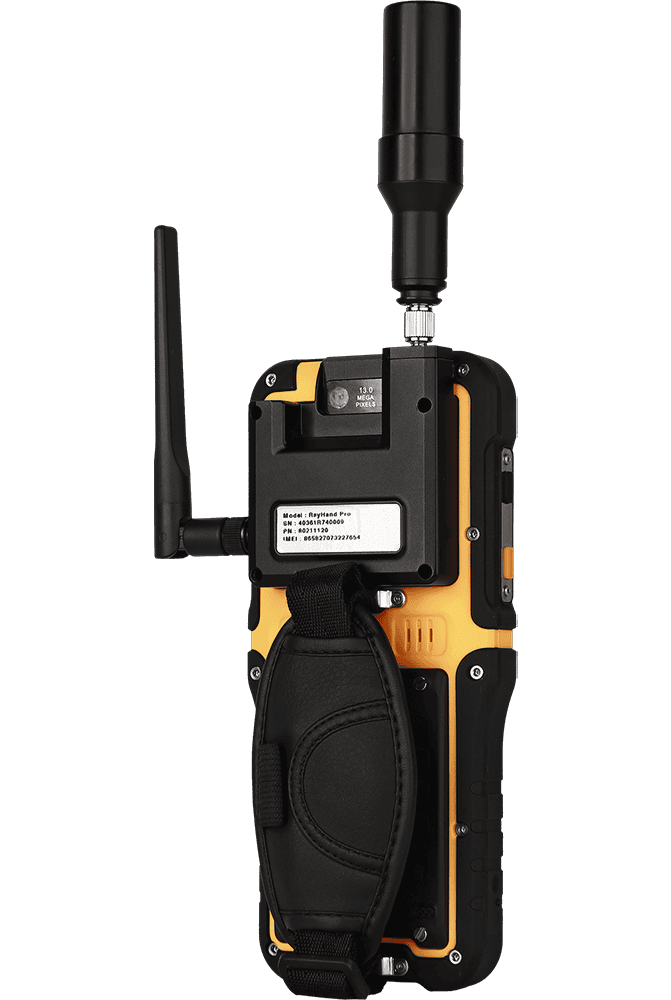

RayHand Pro، نسل جدید گیرندههای دستی شرکت مکانپرداز رایمند، یک گیرنده دستی GNSS چندمنظومهای و چندفرکانسه با قابلیت RTK و تعیین موقعیت مبتنی بر تصویر است که برای نقشهبرداری میدانی و پروژههای GIS سازمانی طراحی شده و در حالت دستی با آنتن هلیکس یا همراه با آنتن ژئودتیک روی ژالن قابل استفاده میباشد. این دستگاه با رادیوی UHF داخلی چندپروتکل و قابلیت دریافت تصحیحات RTK از طریق رادیو یا NTRIP، عملکردی پایدار در مناطق فاقد اینترنت فراهم میکند. RayHand Pro با بهرهگیری از دوربین داخلی و روشهای فتوگرامتری، امکان تعیین موقعیت دقیق نقاط در مناطق دشوار یا غیرقابل دسترس را ارائه داده و از طریق یکپارچگی با سامانههای ابری Ray3D و RayCloud، فرآیند پردازش، مدیریت، کنترل کیفیت و تحلیل دادههای مکانی را سریع و یکپارچه میسازد.
فناوریهای نوآورانه

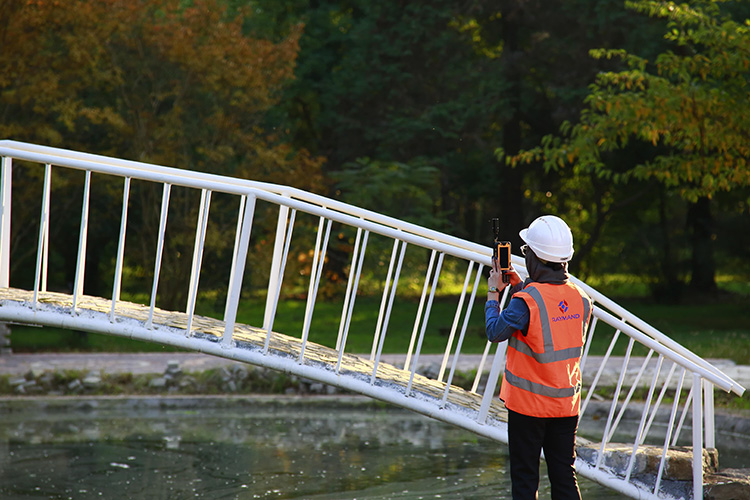

ترکیب RTK و فتوگرامتری
گیرنده دستی RayHand Pro به کمک فناوری پیشرفته تعیین موقعیت از روی تصویر، تنها با ثبت چند تصویر دارای همپوشانی از عارضه موردنظر، قادر است مختصات نقاط چالشی و غیرقابلدسترس را برآورد نماید. این قابلیت با اتکا به روشهای فتوگرامتری برد کوتاه، بدون نیاز به استقرار گیرنده در نقطه یا دسترسی فیزیکی مستقیم، راهکاری سریع، دقیق و ایمن را جهت برداشت نقاط چالشی ارائه میدهد.

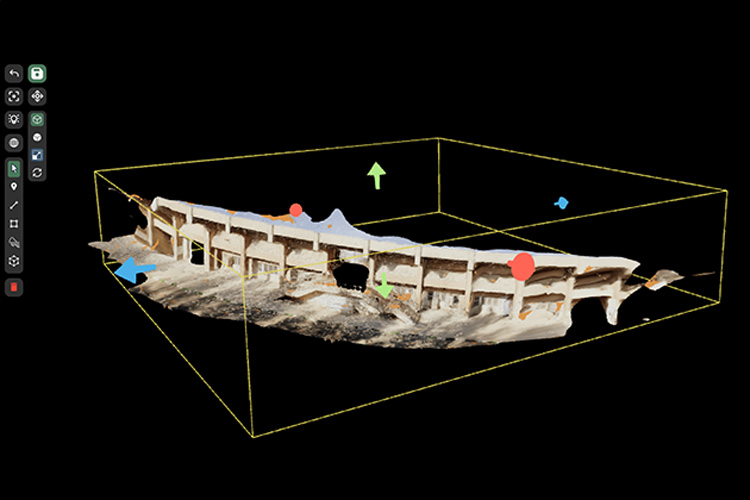

مدلسازی سهبعدی ابری (Ray3D)
گیرنده RayHand Pro با اتصال یکپارچه به سامانه ابری Ray3D، فرایند مدلسازی سهبعدی را به سادهترین شکل فراهم میآورد. این سامانه با بهرهگیری از الگوریتمهای پیشرفته فتوگرامتری و بینایی ماشین و تنها با ثبت چند تصویر، قادر است مدلهای سهبعدی با دقت سانتیمتری تولید نماید. کاربران میتوانند تصاویر را در سرور بارگذاری نموده و بدون نیاز به هیچ نرمافزار اضافی، مدل نهایی را مشاهده، اندازهگیری و خروجی را دریافت کنند.
ورود به صفحه Ray3D

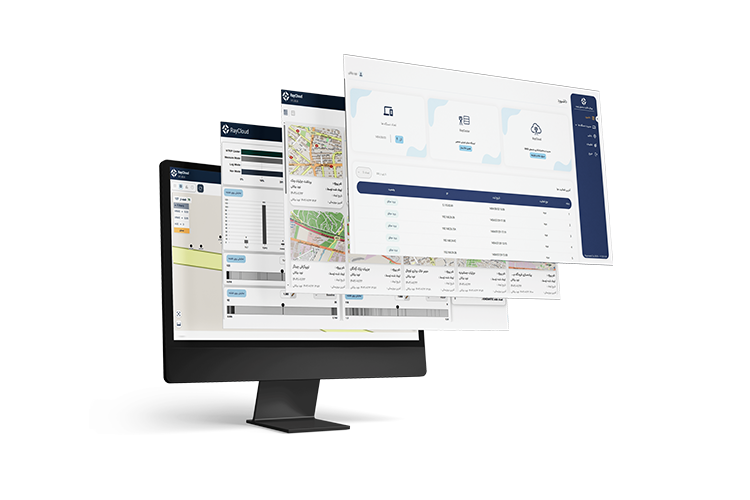

ارتباط یکپارچه با سرویس ابری RayCloud
تمامی اطلاعات ثبتشده توسط RayHand Pro از جمله نقاط GNSS و مدلهای سهبعدی میتوانند بهطور خودکار در سرویس ابری RayCloud ذخیره شوند. این سرویس امکانات گستردهای برای مدیریت پروژهها، اشتراکگذاری دادهها، دسترسی از راه دور و همگامسازی آنی بین چندین دستگاه فراهم میکند.
ورود به صفحه RayCloud

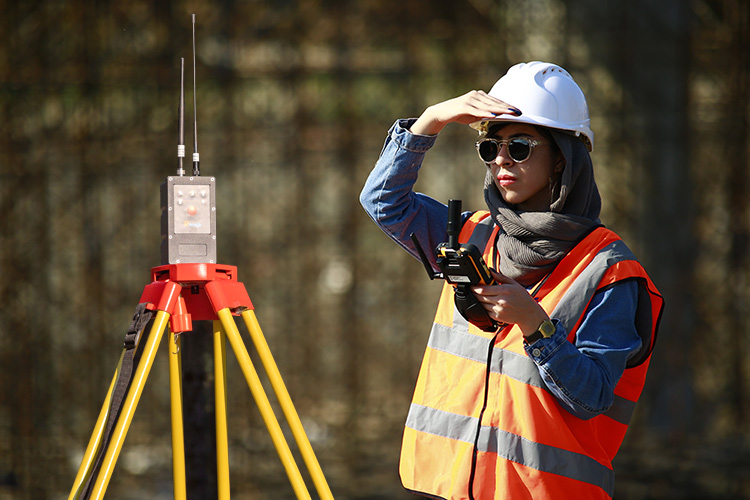

رادیو UHF داخلی مالتیپروتکل
گیرنده دستی RayHand Pro با رادیوی UHF داخلی، دریافت تصحیحات RTK را حتی در مناطق فاقد پوشش اینترنت فراهم میکند. با استقرار دستگاه واسط RNAP در نقطهای دارای اینترنت، تصحیحات بهصورت رادیویی به فواصل دورتر ارسال میشوند و عملیات نقشهبرداری بدون وقفه ادامه مییابد. این سازگاری گسترده باعث میشود RayHand Pro با انواع گیرندهها از برندهای مختلف ارتباط برقرار کند و در نقش Rover در هر پروژهای بهکار گرفته شود. به این ترتیب، کاربر میتواند بسته به شرایط، میان تصحیحات اینترنتی یا تصحیحات رادیویی محلی بهترین گزینه را انتخاب نماید.
پیادهسازی با واقعیت افزوده (AR Stakeout)
قابلیت واقعیت افزوده RayHand Pro مسیر حرکت و موقعیت نقطه هدف را روی تصویر نمایش میدهد؛ بدون اتکا به اعداد و جهتها، فقط با دنبال کردن راهنمای بصری، نقطه سریعتر و دقیقتر پیدا میشود.

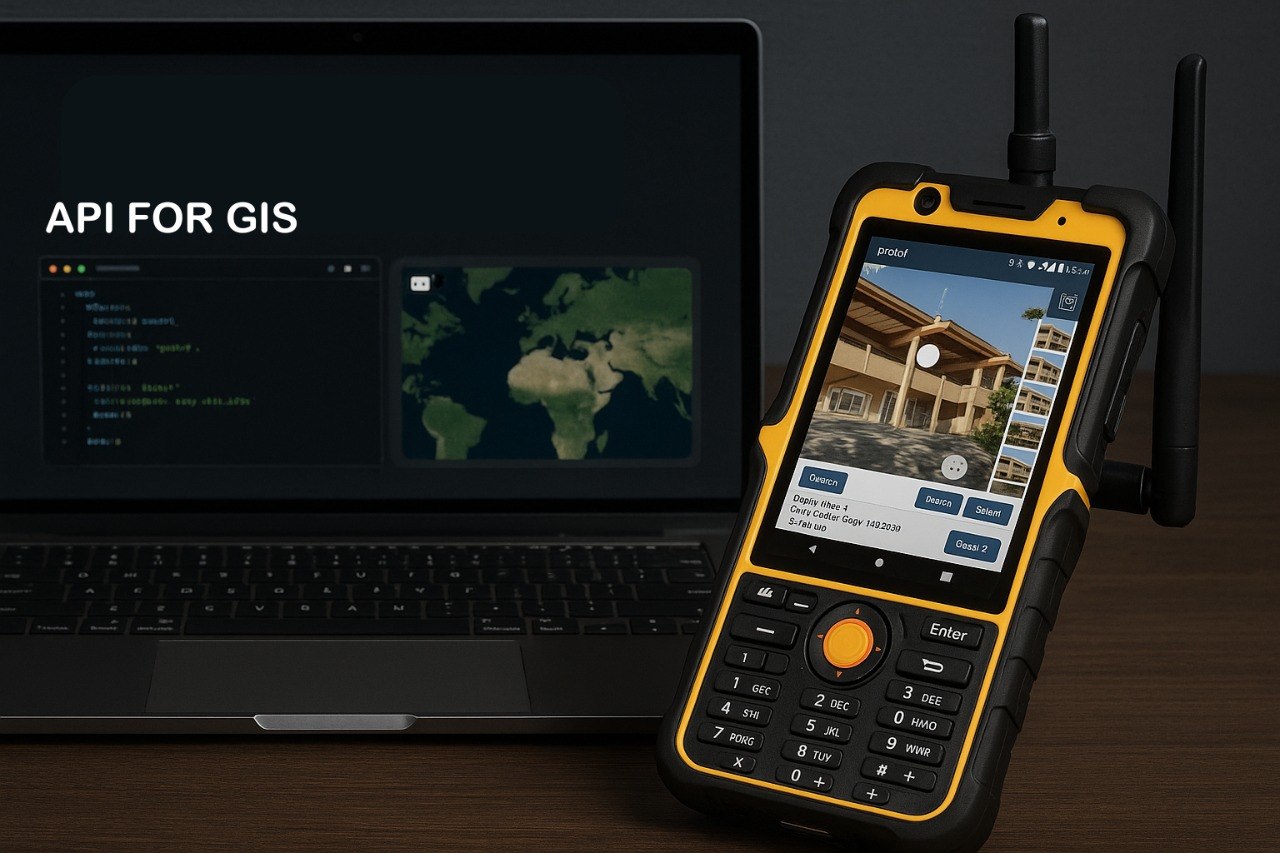

API برای توسعهدهندگان GIS
رایمند با ارائه API اختصاصی، امکان استفاده از موقعیتیابی دقیق RTK را در انواع نرمافزارهای GIS فراهم کرده است. توسعهدهندگان میتوانند دادههای اعمالشده بر RayHand Pro را مستقیماً در برنامههای سازمانی خود بهکار گیرند.
فرم پیشفروش
برای دریافت مشاوره رایگان و ثبتنام در پیشفروش، فرم زیر را تکمیل کنید
مشخصات فنی
اطلاعات کامل سختافزاری و قابلیتهای GNSS
مشخصات GNSS
| مشخصه | مقدار |
|---|---|
| نوع گیرنده | گیرنده RTK با قابلیت فتوگرامتری |
| سیستم GNSS | GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC, SBAS |
| تعداد کانال | 1408 کانال |
| سیگنال دریافتی | GPS: L1C/A, L1C, L2C, L2P(Y), L5 — GLONASS: G1, G2, G3 — BDS: B1i, B2i, B3i, B1C, B2a, B2b — Galileo: E1, E5a, E5b, E6 — QZSS: L1C/A, L1C, L2C, L5 — NavIC: L5 — SBAS: L1C/A |
| دوربین تصویربرداری | 2 مگاپیکسل، زاویه دید افقی 62 درجه، عمودی 73 درجه، فرکانس 2Hz |
| دوربین فتوگرامتری (انتخابی) | قابل فعالسازی با درخواست خریدار (با هزینه اضافی) |
| پیادهسازی AR | افزایش سرعت و دقت پیادهسازی |
دقت تعیین موقعیت
| روش | دقت |
|---|---|
| RTK | مسطحاتی: 8mm+1ppm | ارتفاعی: 15mm+1ppm |
| Static | مسطحاتی: 3mm+0.1ppm | ارتفاعی: 3.5mm+0.4ppm |
| SBAS | مسطحاتی: 0.6m | ارتفاعی: 0.8m |
| DGNSS | مسطحاتی: 0.4m | ارتفاعی: 0.8m |
| SPP (Autonomous) | مسطحاتی: 1.5m | ارتفاعی: 3m |
| PPP (با همگرایی) | مسطحاتی: 30mm | ارتفاعی: 60mm |
| دوربین فتوگرامتری | 2 تا 5 سانتیمتر در فاصله 2 تا 10 متری |
مشخصات سختافزاری
| مشخصه | مقدار |
|---|---|
| سیستم عامل | اندروید 13 |
| CPU | Octa Core 2.1GHz |
| GPU | Mali G72 MP3 |
| RAM | 8 گیگابایت |
| حافظه داخلی | 128 گیگابایت |
| Micro SD | تا 1 ترابایت |
| صفحه نمایش | لمسی 5.4 اینچی |
| صفحه کلید | T9 |
| سیم کارت | 1.8/3.3 |
| USB | Type-C با قابلیت OTG |
| فرمت ذخیرهسازی داده | باینری با قابلیت تبدیل به RINEX 2.x و 3.x |
| باطری داخلی | 5000 mAh |
مشخصات فیزیکی و محیطی
| مشخصه | مقدار |
|---|---|
| ابعاد | 197×92×26.5 میلیمتر |
| وزن | 475±10 گرم (بدون آنتن) |
| رطوبت | 95% بدون میعان |
| استاندارد نفوذ | IP67 |
| استاندارد سقوط | MIL-STD-810G/Method 516.6 |
درگاههای ارتباطی
| نوع ارتباط | مشخصات |
|---|---|
| شبکه همراه | 2G/3G/4G/TD-LTE/FDD/WCDMA 3.75G |
| WIFI | Dual-band (2.4GHz/5GHz) single stream 802.11 a/b/g/n/ac |
| Bluetooth | Low Energy (LE) 4.0 |
| رادیو UHF (انتخابی) | 410-470 مگاهرتز، 2 وات، پروتکلهای TrimTalk, TrimMark, Satel, Transparent — قابل فعالسازی با درخواست خریدار |
