دستورالعمل تعیین مختصات نقطه کنترل برای راه‌اندازی بیس اینترنتی

برای راه‌اندازی یک بیس اینترنتی قابل اعتماد، مهم‌ترین موضوع، تعیین صحیح مختصات نقطه‌ای است که گیرنده Base روی آن مستقر می‌شود. در RTK، روور مختصات خود را نسبت به Base محاسبه می‌کند؛ بنابراین اگر مختصات Base دارای خطا باشد، این خطا مستقیماً به مختصات مطلق نقاط برداشت‌شده توسط Rover منتقل می‌شود.

به بیان ساده، ممکن است Rover وضعیت Fix داشته باشد و دقت نسبی بین Base و Rover در حد سانتی‌متر باشد، اما اگر مختصات Base اشتباه یا تقریبی باشد، کل پروژه نسبت به مختصات واقعی یا مرجع موردنظر دچار شیفت خواهد شد. هدف این دستورالعمل، ارائه یک روش استاندارد برای تعیین مختصات نقطه کنترل جهت راه‌اندازی Base اینترنتی است.

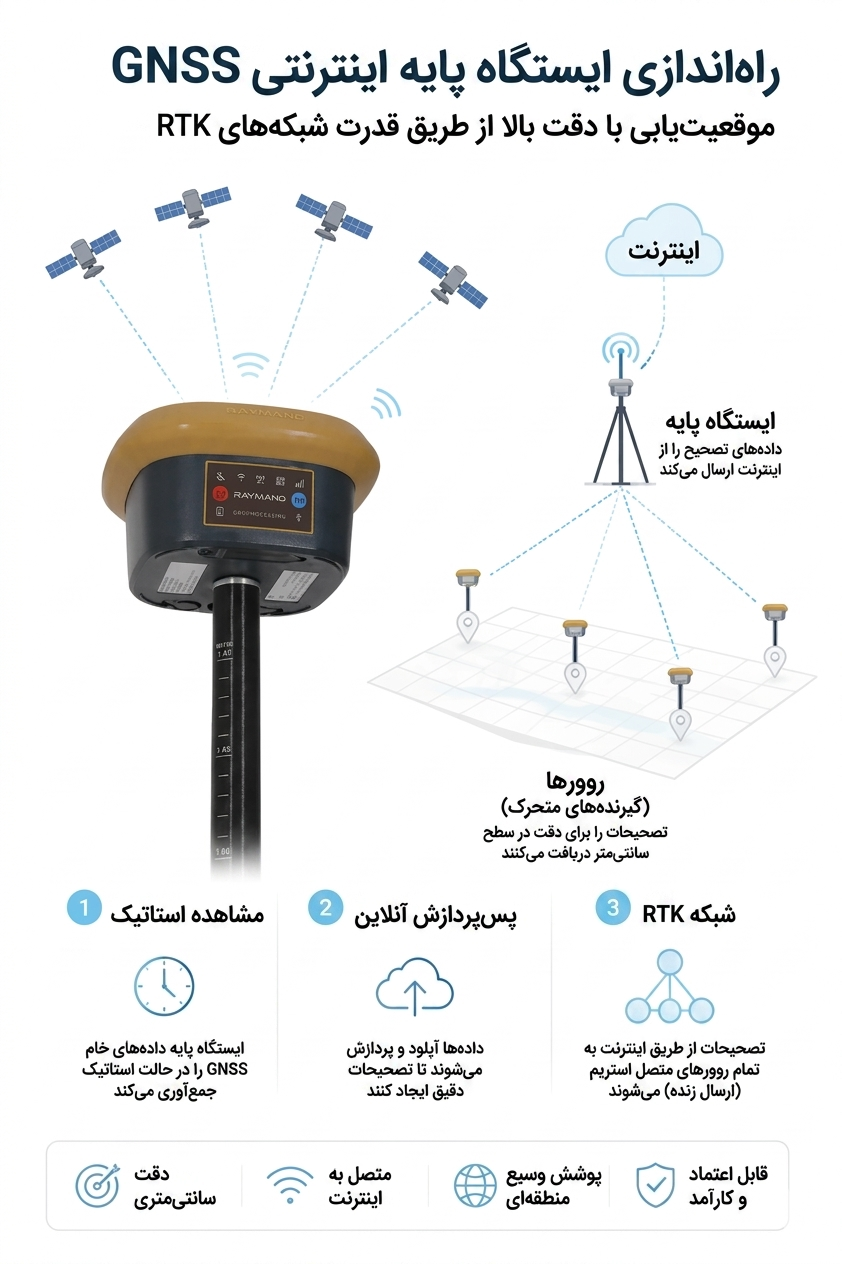

روش‌های پیشنهادی تعیین مختصات نقطه Base

برای تعیین مختصات نقطه‌ای که قرار است Base روی آن نصب شود، سه روش اصلی وجود دارد:

1. 1 روش استاتیک و پس‌پردازش با داده خام ایستگاه‌های مرجع — دقیق‌ترین و حرفه‌ای‌ترین روش پیشنهادی.
2. 2 استفاده از سامانه‌های پس‌پردازش آنلاین — روش مناسب زمانی که کاربر امکان پردازش دستی با نرم‌افزار تخصصی را ندارد.
3. 3 تعیین مختصات نقطه با RTK از طریق سامانه‌های تصحیح شبکه‌ای — روش سریع‌تر، ولی با دقت و اطمینان کمتر نسبت به استاتیک.

ترتیب اولویت پیشنهادی برای تعیین مختصات نقطه Base به این صورت است:

Static + Post Processing  >  Online Post Processing  >  RTK Observation

روش اول: تعیین مختصات دقیق با برداشت استاتیک و پس‌پردازش

مرحله ۱: انتخاب و آماده‌سازی محل نقطه کنترل

نقطه‌ای که برای استقرار Base انتخاب می‌شود باید تا حد امکان شرایط زیر را داشته باشد:

• دید آسمان باز در تمام جهات، مخصوصاً از زاویه ارتفاعی ۱۵ درجه به بالا؛
• فاصله مناسب از ساختمان‌های بلند، دیوار، دکل، ماشین‌آلات، سقف فلزی و منابع Multipath؛
• پایداری فیزیکی مناسب؛
• امکان استقرار تکرارپذیر گیرنده در دفعات بعد؛
• امکان حفاظت و شناسایی مجدد نقطه در آینده؛
• ترجیحاً روی پیلار، بتن پایدار، نشانه فلزی، یا نقطه ماندگار نصب‌شده در زمین.

اگر پروژه مهم است، بهتر است فقط یک نقطه ایجاد نشود. حداقل سه نقطه ماندگار در محدوده پروژه ایجاد کنید: یکی برای استقرار Base و دو نقطه دیگر برای کنترل و Check Point.

مرحله ۲: استقرار گیرنده روی نقطه

گیرنده باید با دقت کامل روی نقطه مستقر شود. دو روش اصلی وجود دارد:

حالت اول: نصب مستقیم روی پیلار

اگر نقطه دارای پیلار یا پایه دائمی است، گیرنده یا آنتن GNSS باید مستقیماً و با اتصال محکم روی آن نصب شود. در این حالت خطای سانتراژ کاهش می‌یابد و تکرارپذیری استقرار در دفعات بعد بهتر خواهد بود.

حالت دوم: نصب با سه‌پایه، ترابراگ و تراز دقیق

اگر پیلار وجود ندارد، از سه‌پایه سالم، محکم و پایدار استفاده کنید. موارد زیر الزامی است:

• سه‌پایه کاملاً باز و محکم شود؛
• پایه‌ها روی زمین نرم، خاک سست یا محل لرزان قرار نگیرند؛
• ترابراگ سالم و تراز آن کنترل شود؛
• سانتراژ با شاقول اپتیکی یا لیزری با دقت انجام شود؛
• پس از تراز، دوباره سانتراژ کنترل شود؛
• ارتفاع آنتن با دقت میلی‌متری تا سانتی‌متری اندازه‌گیری و ثبت شود؛
• نوع ارتفاع آنتن مشخص شود: عمودی، مایل، تا ARP یا تا نقطه مشخص روی آنتن.

مرحله ۳: ثبت اطلاعات میدانی

قبل از شروع برداشت استاتیک، اطلاعات زیر باید در فرم میدانی ثبت شود:

• نام پروژه و نام نقطه؛
• تاریخ و ساعت شروع و پایان مشاهده؛
• شماره سریال گیرنده و نوع آنتن؛
• ارتفاع آنتن و روش اندازه‌گیری آن؛
• وضعیت محل استقرار و شرایط دید آسمان؛
• نام اپراتور؛
• عکس از محل نقطه، سه‌پایه، گیرنده و محیط اطراف؛
• توضیح درباره موانع احتمالی یا منابع Multipath.

مرحله ۴: ذخیره داده خام GNSS

برای تعیین مختصات دقیق نقطه Base، باید روی نقطه موردنظر داده خام GNSS ذخیره شود. مدت زمان برداشت و نرخ ثبت داده، وابسته به عواملی مانند فاصله نقطه از ایستگاه مرجع، تعداد و کیفیت ماهواره‌های قابل مشاهده، نوع گیرنده و دقت مورد نیاز پروژه است. هرچه فاصله از ایستگاه مرجع بیشتر باشد، اثرات اتمسفری پیچیده‌تر می‌شود و باید زمان مشاهده افزایش یابد.

جدول پیشنهادی مدت برداشت و نرخ ثبت داده

تنظیمات پیشنهادی گیرنده برای برداشت استاتیک:

Observation Mode   : Static
Elevation Mask     : 10 تا 15 درجه
Recording Interval : طبق جدول بالا
Constellations     : GPS + GLONASS + Galileo + BeiDou
Data Format        : Raw اختصاصی دستگاه یا RINEX
Antenna Height     : دقیق و مطابق با نوع اندازه‌گیری
Receiver Power     : باتری کافی یا منبع تغذیه پایدار

مرحله ۵: تهیه داده خام ایستگاه‌های مرجع

برای پردازش دقیق، باید داده خام همزمان با زمان برداشت خود را از ایستگاه‌های مرجع نزدیک تهیه کنید. یکی از منابع رسمی برای دریافت این داده‌ها، سامانه ارائه خدمات و محصولات سازمان نقشه‌برداری کشور به آدرس eshop.ncc.gov.ir است.

پیشنهاد می‌شود برای پردازش حرفه‌ای، داده خام حداقل دو ایستگاه مرجع نزدیک به محل پروژه تهیه شود. انتخاب دو ایستگاه مرجع باعث می‌شود بتوان نتیجه مختصات را به‌صورت مستقل کنترل کرد و خطای Misclosure را بررسی نمود.

مرحله ۶: پردازش داده‌ها با نرم‌افزارهای پس‌پردازش

برای پردازش داده‌های استاتیک می‌توان از نرم‌افزارهای تخصصی زیر استفاده کرد:

• Leica Infinity
• Trimble Business Center / TBC
• نرم‌افزارهای تخصصی GNSS Post Processing
• نرم‌افزارهای علمی یا نیمه‌حرفه‌ای، در صورت تسلط کامل کاربر

مراحل کلی پردازش:

1. 1 ایجاد پروژه در نرم‌افزار پردازش؛
2. 2 وارد کردن داده خام نقطه Base؛
3. 3 وارد کردن داده خام ایستگاه مرجع اول و دوم؛
4. 4 کنترل زمان همپوشانی داده‌ها؛
5. 5 تعریف صحیح نوع آنتن‌ها و ورود دقیق ارتفاع آنتن‌ها؛
6. 6 انتخاب سیستم مختصات و Datum مناسب؛
7. 7 پردازش Baseline اول: Reference 1 → New Point
8. 8 پردازش Baseline دوم: Reference 2 → New Point
9. 9 مقایسه نتایج و بررسی RMS، Fix Ambiguity و Residuals؛
10. 10 محاسبه مختصات نهایی و تهیه گزارش.

مرحله ۷: کنترل Misclosure و پذیرش مختصات نهایی

پس از پردازش با دو ایستگاه مرجع، باید اختلاف دو جواب کنترل شود. مثال زیر نحوه محاسبه را نشان می‌دهد:

نتیجه از ایستگاه مرجع اول:
E1 = 535000.124 m
N1 = 3942000.336 m
h1 = 1320.482 m

نتیجه از ایستگاه مرجع دوم:
E2 = 535000.137 m
N2 = 3942000.327 m
h2 = 1320.501 m

اختلاف‌ها:
dE = E2 - E1 = +0.013 m
dN = N2 - N1 = -0.009 m
dh = h2 - h1 = +0.019 m

اختلاف افقی:
Horizontal_Difference = sqrt(dE² + dN²)
                      = sqrt(0.013² + 0.009²)
                      ≈ 0.016 m  (حدود ۱.۶ سانتی‌متر)

معیارهای پیشنهادی پذیرش:

اگر اختلاف دو پردازش مستقل بیشتر از این حدود باشد، نباید صرفاً میانگین گرفته شود. ابتدا باید علت اختلاف بررسی شود و در صورت نیاز برداشت یا پردازش تکرار گردد.

محاسبه مختصات نهایی — روش میانگین ساده:

E_final = (E1 + E2) / 2
N_final = (N1 + N2) / 2
h_final = (h1 + h2) / 2

محاسبه مختصات نهایی — روش میانگین وزنی (اگر یکی از پردازش‌ها کیفیت بهتری دارد):

E_final = (w1 × E1 + w2 × E2) / (w1 + w2)
N_final = (w1 × N1 + w2 × N2) / (w1 + w2)
h_final = (w1 × h1 + w2 × h2) / (w1 + w2)

مثال عملی کامل

فرض کنید کاربر می‌خواهد یک Base اینترنتی برای یک پروژه عمرانی راه‌اندازی کند. فاصله نقطه پروژه تا دو ایستگاه مرجع نزدیک به‌ترتیب ۱۴ کیلومتر و ۲۲ کیلومتر است. داده خام به مدت ۲ ساعت با نرخ ۵ ثانیه ذخیره شده است.

نتیجه از ایستگاه مرجع اول:
E1 = 412345.684 m  |  N1 = 3956789.221 m  |  h1 = 1264.438 m

نتیجه از ایستگاه مرجع دوم:
E2 = 412345.701 m  |  N2 = 3956789.207 m  |  h2 = 1264.462 m

اختلاف:
dE = +0.017 m  |  dN = -0.014 m  |  dh = +0.024 m

Horizontal_Difference = sqrt(0.017² + 0.014²) ≈ 0.022 m

✅ اختلاف افقی ۲.۲ سانتی‌متر — قابل قبول برای پروژه‌های RTK اجرایی

مختصات نهایی (میانگین ساده):
E = 412345.693 m
N = 3956789.214 m
h = 1264.450 m

روش دوم: استفاده از پس‌پردازش آنلاین سامانه شمیم

اگر برای منطقه موردنظر داده خام ایستگاه‌های مرجع در دسترس نباشد، یا کاربر امکان پردازش دستی با نرم‌افزارهایی مانند Leica Infinity یا TBC را نداشته باشد، می‌تواند از پس‌پردازش آنلاین سامانه شمیم استفاده کند. در این روش فایل داده خام کاربر در سامانه بارگذاری می‌شود و سامانه به‌صورت خودکار چند ایستگاه نزدیک را انتخاب کرده و پردازش را انجام می‌دهد.

چون پردازش به‌صورت خودکار انجام می‌شود، توصیه می‌شود حداقل دو Session مستقل در دو زمان متفاوت برداشت شود و نتایج آن‌ها با هم مقایسه گردد.

روش پیشنهادی استفاده از پس‌پردازش آنلاین:

1. 1 Session اول را در یک بازه زمانی مناسب، مثلاً صبح، برداشت کنید؛
2. 2 Session دوم را در زمان متفاوت، مثلاً چند ساعت بعد یا روز بعد، برداشت کنید؛
3. 3 هر دو فایل را جداگانه آپلود و پردازش کنید؛
4. 4 نتایج مختصات را مقایسه کنید؛
5. 5 اگر اختلاف افقی نتایج کم و قابل قبول بود، از مختصات نهایی استفاده کنید؛
6. 6 اگر اختلاف زیاد بود، برداشت یا پردازش باید تکرار شود.

معیار پیشنهادی برای مقایسه دو Session:

پروژه‌های معمول RTK:
  Horizontal_Difference ≤ 3 cm
  Vertical_Difference   ≤ 5 cm

پروژه‌های دقیق‌تر:
  Horizontal_Difference ≤ 2 cm
  Vertical_Difference   ≤ 3 cm

روش سوم: تعیین مختصات نقطه Base با RTK

در برخی پروژه‌ها، کاربر امکان برداشت استاتیک و پس‌پردازش دقیق را ندارد یا دقت مورد نیاز پروژه در حد دقت معمول RTK است. در این حالت می‌توان مختصات نقطه کنترل Base را با اتصال به سامانه‌های تصحیح شبکه‌ای و به روش RTK تعیین کرد. این روش سریع‌تر است، اما باید با دقت و رعایت کنترل‌های لازم انجام شود.

ترتیب دقت استقرار پیشنهادی:

1. 1 پیلار یا نقطه ثابت دائمی؛
2. 2 سه‌پایه، ترابراگ، تراز و سانتراژ دقیق؛
3. 3 ژالن سالم با ژالن‌گیر یا Bipod؛
4. 4 ژالن در دست: فقط برای برداشت عادی، نه تعیین نقطه کنترل Base.

روش پیشنهادی قرائت RTK برای تعیین نقطه کنترل:

• گیرنده را روی نقطه مستقر کنید و به سامانه RTK متصل شوید؛
• منتظر Fix پایدار بمانید؛
• حداقل ۶۰ تا ۱۸۰ ثانیه مختصات را Average کنید و نتیجه را ذخیره کنید؛
• اتصال را قطع کنید یا گیرنده را خاموش و روشن کنید؛
• دوباره Fix بگیرید و قرائت را تکرار کنید.

اگر زمان دارید، این کار را در سه بازه زمانی متفاوت انجام دهید (مثلاً ساعت ۹، ۱۰ و ۱۱) و در هر Session حداقل سه قرائت مستقل انجام دهید.

معیار پذیرش در روش RTK:

Horizontal_Scatter ≤ 3 cm
Vertical_Scatter   ≤ 5 cm

مثال عملی روش RTK

Reading 1:  E = 512000.124  |  N = 3945000.338
Reading 2:  E = 512000.139  |  N = 3945000.322
Reading 3:  E = 512000.118  |  N = 3945000.347

پراکندگی: حدود ۲ تا ۳ سانتی‌متر → قابل قبول

میانگین نهایی:
E_average = 512000.127
N_average = 3945000.336

ایجاد چند نقطه ماندگار و کنترل با Check Point

یکی از بهترین روش‌ها برای افزایش اطمینان، ایجاد چند نقطه ماندگار در محدوده پروژه است:

• یک نقطه به‌عنوان Base اصلی؛
• یک نقطه به‌عنوان Base جایگزین؛
• دو یا سه نقطه به‌عنوان Check Point.

بعد از راه‌اندازی Base روی نقطه اصلی، با Rover مختصات Check Pointها را برداشت کنید و با مختصات تعیین‌شده قبلی مقایسه نمایید. اگر اختلاف‌ها در محدوده قابل قبول باشند، می‌توان اطمینان بیشتری به تنظیمات Base و سیستم مختصات پروژه داشت.

ورود مختصات نقطه Base در سامانه یا گیرنده

بعد از تعیین مختصات نهایی نقطه Base، هنگام راه‌اندازی Base اینترنتی باید مختصات با دقت و در سیستم درست وارد شود. موارد زیر باید کنترل شوند:

• سیستم مختصات Geographic یا UTM؛
• Datum مورد استفاده و Zone در صورت استفاده از UTM؛
• نوع ارتفاع: Ellipsoidal Height یا Orthometric Height؛
• واحدها: متر، درجه، دقیقه، ثانیه یا Decimal Degree؛
• ترتیب مختصات: Latitude/Longitude یا Easting/Northing؛
• ارتفاع آنتن در زمان راه‌اندازی Base؛
• نام نقطه و Mount Point.

تفاوت دقت نسبی و صحت مطلق

در استفاده از Base اینترنتی باید بین دو مفهوم تفاوت قائل شد:

• دقت نسبی: یعنی فاصله و موقعیت نقاط نسبت به یکدیگر چقدر درست است. اگر Base و Rover به‌خوبی Fix شوند، دقت نسبی معمولاً می‌تواند در حد سانتی‌متر باشد.
• صحت مطلق: یعنی مختصات نقاط نسبت به مرجع مختصاتی واقعی یا رسمی چقدر درست است. صحت مطلق مستقیماً وابسته به درستی مختصات Base است.

خطاهای رایج در تعیین مختصات Base

• استفاده از مختصات تقریبی گیرنده به‌جای مختصات دقیق؛
• برداشت RTK با ژالن در دست برای تعیین نقطه کنترل؛
• عدم تکرار قرائت‌ها و استفاده از یک ایستگاه مرجع بدون کنترل مستقل؛
• اشتباه در ارتفاع آنتن یا نوع آنتن؛
• اشتباه در Datum، سیستم مختصات یا UTM Zone؛
• استفاده از ارتفاع Orthometric به‌جای Ellipsoidal یا برعکس؛
• استقرار در محل دارای Multipath شدید؛
• اتکا به یک نتیجه پردازش بدون کنترل Session دوم؛
• میانگین گرفتن از نتایج ناسازگار.

فرم پیشنهادی گزارش نهایی نقطه کنترل

برای هر نقطه Base، بهتر است یک گزارش کوتاه تهیه شود:

Project Name             :
Point Name               :
Date                     :
Operator                 :
Receiver Serial Number   :
Antenna Type             :
Antenna Height           :
Height Measurement Method:
Observation Method       : Static / Online Processing / RTK
Observation Duration     :
Recording Interval       :
Reference Station 1      :
Reference Station 2      :
Processing Software      :
Coordinate System        :
Datum                    :
Easting                  :
Northing                 :
Ellipsoidal Height       :
Orthometric Height       :
Horizontal Check Diff.   :
Vertical Check Diff.     :
Final Status             : Accepted / Rejected / Needs Re-observation
Notes                    :

دستورالعمل خلاصه اجرایی

1. 1 نقطه‌ای پایدار، ماندگار و با دید آسمان مناسب انتخاب کنید؛
2. 2 گیرنده را روی پیلار یا سه‌پایه محکم با تراز و سانتراژ دقیق مستقر کنید؛
3. 3 ارتفاع آنتن را دقیق اندازه‌گیری و ثبت کنید؛
4. 4 داده خام استاتیک را با مدت مناسب بر اساس فاصله از ایستگاه مرجع ذخیره کنید؛
5. 5 داده خام همزمان دو ایستگاه مرجع نزدیک را تهیه کنید؛
6. 6 داده‌ها را در نرم‌افزار پس‌پردازش مانند Leica Infinity یا TBC پردازش کنید؛
7. 7 مختصات حاصل از دو ایستگاه مرجع را مقایسه کنید؛
8. 8 Misclosure یا اختلاف نتایج را بررسی کنید؛
9. 9 در صورت قابل قبول بودن اختلاف، مختصات نهایی را محاسبه کنید؛
10. 10 مختصات را با سیستم مختصات صحیح در Base وارد کنید؛
11. 11 چند نقطه Check Point برداشت و کنترل کنید؛
12. 12 گزارش نهایی نقطه کنترل را نگهداری کنید.

توصیه نهایی رایمند

برای پروژه‌هایی که مختصات مطلق دقیق اهمیت دارد، بهترین روش این است که مختصات نقطه Base با برداشت استاتیک و پردازش دقیق تعیین شود. استفاده از RTK برای تعیین نقطه Base فقط زمانی توصیه می‌شود که دقت در حد RTK برای پروژه کافی باشد.

در هر حالت، کیفیت مختصات نهایی Rover به سه عامل اصلی وابسته است:

1. 1 صحت مختصات Base؛
2. 2 کیفیت استقرار و تنظیمات Base؛
3. 3 کیفیت اتصال و شرایط GNSS در محل Rover.

بنابراین، راه‌اندازی Base اینترنتی فقط یک اتصال ارتباطی نیست؛ بلکه یک فرآیند فنی دقیق است که باید با رعایت اصول نقشه‌برداری و کنترل کیفیت انجام شود.
