iRNet

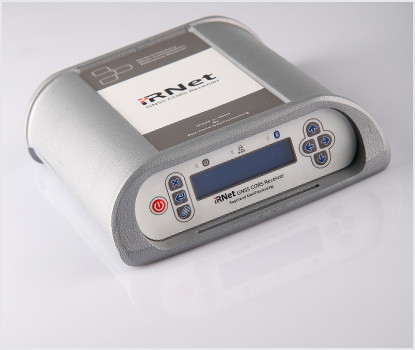

گیرنده iRNet یک گیرنده GNSS مدرن تولید شرکت رایمند

    معرفی محصول

    گیرنده iRNet یک گیرنده GNSS مدرن با قابلیت استفاده به عنوان گیرنده مرجع دائمی در ایستگاه های CORS هست. قابلیت اتصال به شبکه از طریق LAN، پشتیبانی از پروتکلهای NTRIP NTRIP Client ،NTRIP Caster ،HTTP ،FTP ،TCP و Server پشتیبانی از فرمت های مختلف تصحیحات نظیر RTCM2.x ،RTCM3.x ،CRM، امکان ثبت داده خام به صورت همزمان و در قالب چند برنامه با نرخ و مدت زمان فایل بندی متفاوت از ویژگی های iRNet هست.

    ویژگی های کلیدی

    • دریافت سیگنال‌های GPS ،GLONASS ،BeiDou ،Galileo و QZSS زمان ممکن
    • رابط کاربری تحت وب و پشتیبانی از پروتکل‌های TCP/IP ،HTTP ،FTP و NTRIP
    • صفحه نمایش LCD هشت دکمه عملکرد و سه چراغ LED
    • پورت‌های سریال، شبکه و USB
    • حجم بالای حافظه داخلی تا 16 گیگابایت
    • پشتیبانی از فرمت‌های RTCM ،CMR و ...
    • باتری داخلی با 18 ساعت عملکرد مداوم
    • تامین توان از طریق ورودی اترنت (PoE)
    • تعریف بازه و نرخ دلخواه ذخیره مشاهدات تا 50 هرتز
    • مقاوم در شرایط سخت محیطی
    • گارانتی و خدمات پس از فروش استثنایی و منحصر به فرد

    قابلیت ها

    GNSS و مالتی فرکانس

    گیرنده iRNet مدل G3B یک گیرنده مرجع با قابلیت دریافت سیگنال‌های GNSS معادل (Global Navigation Satellites System) اعم از GPS ،GLONASS ،BeiDou ،Galileo و ... است. این گیرنده مدرن می‌تواند تصحیحات GNSS مورد نیاز برای تعیین موقعیت دقیق را تولید و ارسال نماید. با دارا بودن ویژگی‌های یک گیرنده CORS (مقاوم در شرایط سخت محیطی، حافظه داخلی کافی، باتری داخلی، پروتکل‌های متنوع تبادل داده و ...)، iRNet می‌تواند در ایستگاه‌های دائم GNSS مورد استفاده قرار گیرد.

    حافظه و باتری داخلی

    وجود حافظه داخلی بالا تا 8 گیگابایت، امکان ذخیره سازی مشاهدات با نرخ یک ثانیه را تا 240 روز در گیرنده فراهم می نماید. همچنین باتری داخلی قابل شارژ، امکان کارکرد بی وقفه گیرنده تا 18 ساعت در صورت قطع برق ورودی را میسر می سازد.

    پشتیبانی از فرمت‌های مختلف تبادل داده

    مشاهدات هم می‌تواند به صورت داده‌های خام (فرمت باینری) و هم به صورت راینکس (فرمت استاندارد) بر روی حافظه گیرنده ذخیره گردد. تصحیحات نیز می‌تواند هم در قالب فرمت‌های استاندارد نظیر RTCM و CMR و هم به صورت داده‌های خام باینری ارسال شود.

    رابط کاربری تحت وب

    رابط کاربری تحت وب، به صورت کامل و در عین حال قابل فهم و ساده طراحی شده است. این رابط کاربری امکان تنظیم و کنترل گیرنده و مدیریت داده ها را از راه دور فراهم می‌کند. همچنین وجود 8 دکمه عملکردی، نشانگرهای LED و صفحه نمایش LCD، امکان انجام تنظیمات اولیه و اساسی گیرنده را در محل به کاربر می‌دهد. با استفاده از پروتکل های متنوع FTP ،NTRIP HTTP و TCP/IP امکان تبادل داده با سرور نیز به سادگی میسر می‌باشد.

    آموزش و پشتیبانی فنی

    آموزش رایگان و کاربردی استفاده از گیرنده iRNet و پشتیبانی فنی در ۷ روز هفته، موجب افزایش اطمینان خاطر برای استفاده از گیرنده می‌گردد.

    دارای تاییدیه فنی و پروانه تولید

    گیرنده iRNet، دارای تاییدیه فنی از سازمان پژوهش‌های علمی و صنعتی ایران، پروانه بهره‌برداری از وزارت صنعت، معدن و تجارت، مجوز تولید و تاییدیه فنی از سازمان تنظیم مقررات و ارتباطات رادیویی است.

    جدول مشخصات فنی


    مشخصات GNSS

    نوع گیرنده:گیرنده مرجع دائمی GNSS
    تعداد کانال:400 کانال
    سیستم‌های ماهواره‌ای‌:GPS، GLONASS، Galileo، BeiDou و قابل ارتقا به QZSS*
    تعداد کانال ردیابی SBAS:3 کانال، ردیابی همزمان
    حساسیت گیرندگی سیگنال:منفی 142 dBm
    نرخ مشاهدات:1 هرتز در حالت استاندارد، قابل ارتقاء به 10 و 20 هرتز
    دقت تعیین زمان:20 نانو ثانیه
    بیشترین سرعت عملکرد:1850 کیلومتر در ساعت
    بالاترین ارتفاع عملکرد:18000 متر
    زمان راه‌اندازی کند:< 60 ثانیه
    زمان راه‌اندازی سریع:< 30 ثانیه
    زمان راه‌اندازی خیلی سریع:< 10 ثانیه

    دقت تعیین موقعیت (RMS)


    دقت تعیین موقعیت به روش RTK

    مسطحاتی8 میلی‌متر + 1 ب‌د‌م***
    ارتفاعی15 میلی‌متر + 1 ب‌د‌م

    دقت تعیین موقعیت به روش استاتیک سریع

    مسطحاتی3 میلی‌متر + 0.5 ب‌د‌م
    ارتفاعی5 میلی‌متر + 0.5 ب‌د‌م

    دقت تعیین موقعیت به روش استاتیک خیلی دقیق:

    مسطحاتی3 میلی‌متر + 0.1 ب‌د‌م
    ارتفاعی3.5 میلی‌متر + 0.4 ب‌د‌م

    دقت تعیین موقعیت به روش SBAS

    مسطحاتی30 سانتی‌متر
    ارتفاعی60 سانتی‌متر

    دقت تعیین موقعیت بدون تصحیحات (شرایط بدون SA)

    مسطحاتی1.2 متر
    ارتفاعی2.5 متر

    درگاه‌های ارتباطی

    پورت سریال2 عدد پورت لمو RS232
    پورت اترنت2عدد پورت اترنت 10/100 Mb
    پورت USBلمو 9 پین شامل پاور، تغذیه و آپگرید
    فرمت‌های دادهNMEA ،Binary ،RTCM ،CMR و CMR+

    ذخیره داده

    حافظه داخلی 8 گیگابایت
    نرخ ثبت مشاهده تا 20 هرتز
    قالب ثبت دادهباینری و راینکس
    بازه ثبت دادهبه صورت روزانه و دلخواه

    مشخصات توان الکتریکی

    ولتاژ ورودی9 تا 24 ولت ولتاژ مستقیم با قابلیت محافظت در برابر ولتاژ اضافی
    توان بر روی اترنتPoE 802.3af
    خروجی ولتاژ آنتن5 ولت ولتاژ مستقیم با قابلیت محافظت در برابر اتصال کوتاه
    بازه ورودی بهره آنتن10تا 50 دسی بل
    مقاومت ورودی آنتن50 اهم
    توان مصرفی< 5وات
    باتری داخلیباتری قابل شارژ لیتیوم - یون 7.4 ولت و ۱۳۲۰۰ میلی آمپرساعت با نمایشگر LED تا 18 ساعت کارکرد بی وقفه

    مشخصات فیزیکی

    دمای عملکردمنفی30 تا مثبت °65 سلسیوس
    رطوبت95 درصد غیر اشباع
    وزن2290 گرم

    مشخصات رابط کاربری

    رابط کاربری تحت وب برای مدیریت از راه دور
    پشتیبانی از پروتکل های FTP، HTTP، NTRIP، TCP/IP
    دکمه خاموش/روشن و 8 کلید عملکرد
    3 نشانگر LED
    صفحه نمایش LCD بر روی گیرنده
