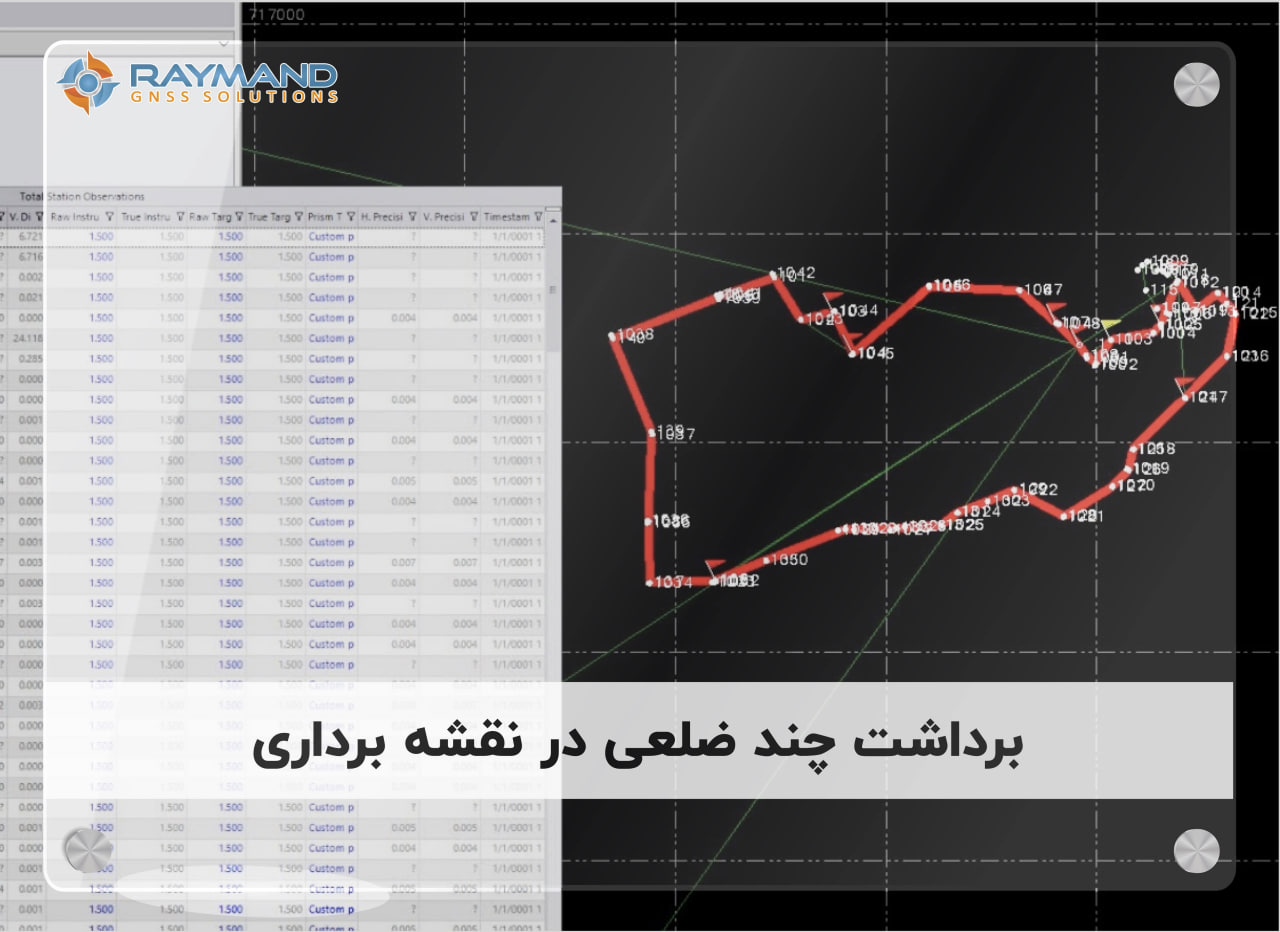

برداشت چند ضلعی در نقشه ‌برداری: اصول، کاربرد ها و اهمیت آن در پروژه‌های مهندسی

برداشت چند ضلعی یکی از اساسی‌ ترین و پرکاربرد ترین روش‌ های نقشه ‌برداری زمینی است که به‌ طور گسترده در پروژه‌ های عمرانی، ساختمانی، مسیرسازی، کاداستر و سایر زمینه‌ های مهندسی مورد استفاده قرار می‌ گیرد. این روش بر پایه اندازه ‌گیری زوایا و طول‌ ها بین ایستگاه ‌هایی استوار است که به‌ صورت زنجیره ‌ای به یکدیگر متصل ‌اند و شکل یک چند ضلعی (Traverse) را تشکیل می‌ دهند.

هدف اصلی از اجرای این نوع برداشت در نقشه برداری، تعیین مختصات دقیق نقاط مورد نظر، فراهم ‌کردن چارچوبی برای برداشت ‌های بعدی، و تأمین مبنایی برای کنترل هندسی پروژه‌ هاست. با وجود پیشرفت سریع تکنولوژی و ورود تجهیزات مدرنی چون گیرنده GNSS، توتال استیشن ‌های پیشرفته و حتی پهپاد ها، همچنان برداشت چند ضلعی جایگاه مهمی در عملیات ‌های میدانی حفظ کرده است.

در این مقاله، به بررسی جامع اصول برداشت چند ضلعی، روش‌ های اجرایی، محاسبات و تعدیلات، کاربردها در حوزه ‌های مختلف مهندسی و همچنین نقش تکنولوژی ‌های نوین (خصوصاً گیرنده‌ GPS) در ارتقای کیفیت و سرعت این نوع برداشت پرداخته خواهد شد.

برداشت چند ضلعی

برداشت چند ضلعی (Traverse Surveying) یکی از دقیق ‌ترین روش‌ های ایجاد شبکه‌ های نقشه‌ برداری است که اساس آن بر اندازه‌ گیری زوایا و طول ‌های متوالی بین ایستگاه‌ هایی قرار دارد که به ‌صورت متصل به هم چیده شده ‌اند. این ایستگاه ‌ها معمولاً روی زمین علامت‌ گذاری می‌ شوند و با ابزار های دقیق نقشه ‌برداری، موقعیت آن ‌ها نسبت به یکدیگر تعیین می ‌گردد.

ساختار چند ضلعی در نقشه ‌برداری

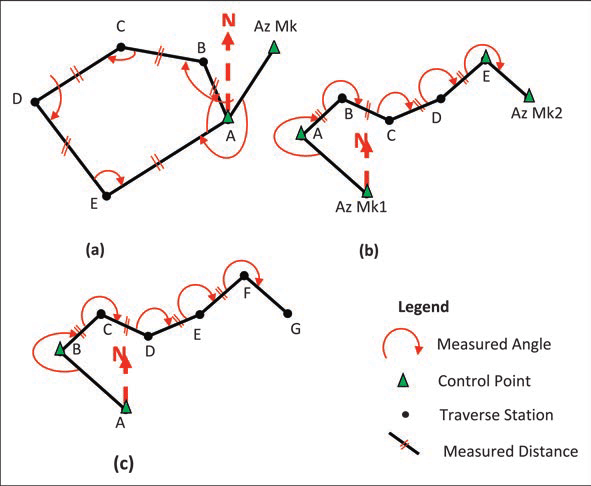

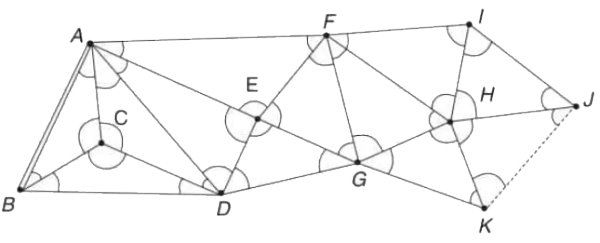

یک چند ضلعی از تعدادی ایستگاه تشکیل شده است که بین آن ‌ها طول و زاویه اندازه ‌گیری می ‌شود. به ‌طور کلی، دو نوع چند ضلعی در عملیات‌ های نقشه ‌برداری تعریف می ‌شود:

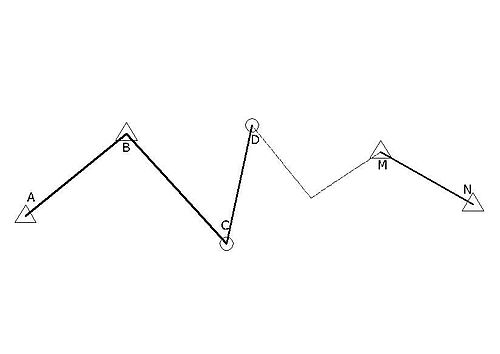

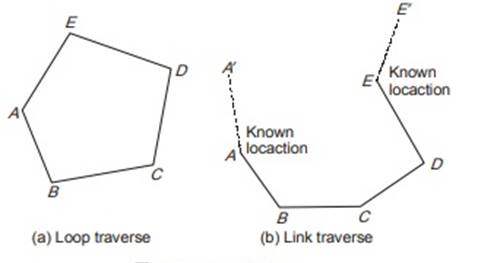

چند ضلعی باز: در این حالت، مسیر از یک نقطه آغاز شده و بدون برگشت به نقطه اولیه، در نقطه ‌ای دیگر به پایان می‌ رسد. این نوع از پیمایش بیشتر در پروژه ‌های خطی مثل مسیر جاده یا لوله ‌کشی کاربرد دارد.

چند ضلعی بسته: در این نوع از پیمایش، مسیر در نقطه ‌ای آغاز شده و بعد از اندازه‌ گیری همه رئوس دوباره به همان نقطه باز می ‌گردد. این شکل به دلیل امکان بررسی خطاهای بسته شدن، دقت بالاتری داشته و در پروژه‌ های دقیق ‌تر مثل کاداستر یا کنترل ساخت ‌و ساز استفاده می ‌شود.

اجزای اصلی چند ضلعی

• ایستگاه‌ ها (Stations): نقاطی که در آن ‌ها دوربین نصب می ‌شود و اندازه ‌گیری صورت می ‌گیرد.
• طول ‌ها (Distances): فاصله بین دو ایستگاه که با متر، نوار، توتال استیشن یا GPS اندازه ‌گیری می ‌شود.
• زوایا (Angles): زاویه بین دو امتداد که با تئودولیت یا توتال استیشن تعیین می ‌شود.

ابزارهای مورد استفاده در پیمایش چندضلعی

• ابزارهای سنتی: تئودولیت، ترازیاب، نوار اندازه‌ گیری (متر فولادی)

• ابزارهای مدرن: توتال استیشن، گیرنده ‌های GPS و GNSS، گیرنده‌ های RTK، پهپاد های نقشه‌ برداری

درک صحیح این مبانی، پایه ‌گذار برداشت دقیق، تحلیل مؤثر خطا ها و طراحی بهینه مسیر هاست.

روش ‌های برداشت چند ضلعی

برداشت چند ضلعی بسته به نوع پروژه، شرایط محیطی و تجهیزات در دسترس، می ‌تواند با روش‌ های مختلفی انجام شود. انتخاب روش مناسب تأثیر مستقیم بر دقت، سرعت و کیفیت داده‌ های نهایی دارد. در ادامه این بخش، متداول ‌ترین روش ‌های برداشت چند ضلعی بررسی می ‌شوند:

۱. برداشت دستی (تئودولیت و متر)

در گذشته، رایج ‌ترین روش برای برداشت چند ضلعی، استفاده از تئودولیت (برای اندازه ‌گیری زوایا) و متر های فلزی یا پارچه ‌ای (برای اندازه‌ گیری طول) بود. اما عیب این روش این بود که نیاز به مهارت بالا، دید مستقیم بین ایستگاه‌ ها، و صرف زمان قابل توجهی داشت.

مزایا:

• قابل اجرا در هر شرایطی بدون نیاز به تجهیزات الکترونیکی
• قابل اعتماد در پروژه ‌های کوچک و کم ‌هزینه

معایب:

• خطای انسانی بالا
• زمان ‌بر
• عدم کارایی در فواصل زیاد یا مناطق صعب ‌العبور

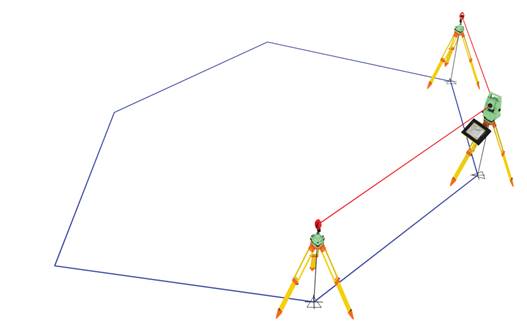

۲. برداشت با توتال استیشن

امروزه توتال استیشن ‌ها جایگزین تئودولیت و متر شده‌ اند. این ابزار ها با اندازه ‌گیری هم ‌زمان زاویه و فاصله، برداشت را دقیق ‌تر و سریع ‌تر می ‌کنند.

مزایا:

• دقت بالا
• صرفه ‌جویی در زمان
• ثبت خودکار داده ‌ها

معایب:

• نیاز به دید مستقیم بین ایستگاه‌ ها
• نیاز به باتری و مراقبت بیشتر از دستگاه

۳. برداشت با گیرنده ‌های GNSS (GPS)

گیرنده ‌های GNSS، به‌ خصوص در حالت RTK، امکان تعیین موقعیت سه ‌بعدی ایستگاه‌ ها را با دقت بسیار بالا فراهم می‌ کنند. این روش به‌ خصوص در فواصل بلند یا در مکان‌ هایی که دید مستقیم ممکن نیست، بسیار کارآمد است.

مزایا:

• بدون نیاز به دید مستقیم
• سرعت بالا در برداشت
• مناسب برای مناطق وسیع یا صعب ‌العبور

معایب:

• نیاز به پوشش ماهواره‌ ای مناسب
• کاهش دقت در مناطق شهری با تداخل سیگنال

۴. برداشت با پهپاد (UAV Photogrammetry & LiDAR)

در پروژه ‌های وسیع و نیازمند سرعت بالا، می ‌توان از پهپاد های نقشه ‌برداری استفاده کرد. اگرچه برداشت چند ضلعی کلاسیک نیست، اما برای تعیین ایستگاه ‌های مرجع و کنترل نقاط زمینی (GCP) می‌ توان از GNSS و پهپاد به‌ صورت ترکیبی استفاده کرد.

مزایا:

• پوشش سریع و گسترده
• مناسب برای پروژه‌ های بزرگ و پیچیده

معایب:

• نیاز به مجوز پرواز
• هزینه بالاتر نسبت به روش ‌های کلاسیک

محاسبات و تعدیلات خطا در پیمایش چندضلعی

پس از اجرای عملیات میدانی برداشت چند ضلعی، نوبت به محاسبات و تعدیل داده‌ های به ‌دست ‌آمده می ‌رسد. این مرحله اهمیت ویژه ‌ای دارد چرا که صحت نهایی نقشه‌ ها و پروژه‌ ها، به دقت این محاسبات بستگی دارد.

محاسبه مختصات نقاط

با داشتن طول ‌ها و زوایای اندازه‌ گیری شده، مختصات ایستگاه ‌ها را می ‌توان به روش‌ های زیر محاسبه کرد:

• محاسبه تفاضل مختصات (ΔX, ΔY): با استفاده از طول و آزیموت هر ضلع.

که در آن 𝑑 طول ضلع و 𝜃 زاویه خط فرضی بین نقاط با شمال شبکه یا آزیموت ضلع است.

• محاسبه مختصات مطلق: اگر مختصات یک ایستگاه مبنا معلوم باشد (مثلاً در سیستم UTM)، مختصات ایستگاه ‌های دیگر  با استفاده از ابزارهای نقشه برداری نظیر جی پی اس قابل تعیین است.

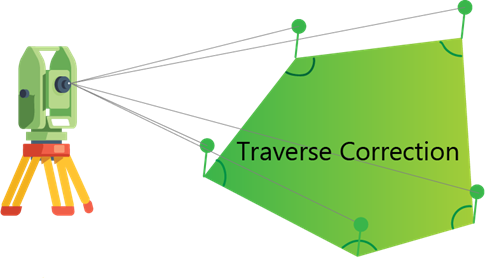

تعدیل زوایا و طول ‌ها

حتی با دقیق‌ ترین تجهیزات هم خطا های ناخواسته در اندازه‌ گیری طول‌ ها و زوایا بوجود می ‌آید. برای کاهش این خطا ها و توزیع متناسب آن ‌ها بین ایستگاه ‌ها، از روش ‌های تعدیل استفاده می ‌شود.

تعدیل زوایا:

در یک چندضلعی بسته با 𝑛 ضلع، مجموع داخلی زوایا باید برابر باشد با:

(2n−4)×90

• اگر مجموع اندازه ‌گیری شده با این مقدار اختلاف داشته باشد، باید خطای مجموع بین زوایا به نسبت مناسب (معمولا به تعداد وایا) تقسیم شود.

تعدیل مختصات (طول و جهت‌ ها):

خطای بسته شدن (خطای مختصاتی) را به روش‌ هایی چون روش شعاعی (Compass Rule) یا روش گرادیانی بین اضلاع پخش می ‌کنند.

فرمول تصحیح طول و عرض:

بررسی خطاها

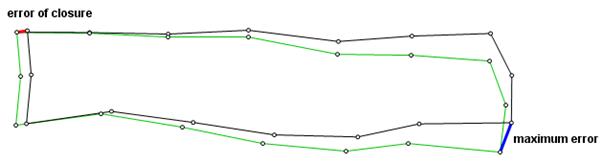

پس از تعدیل، باید خطای بسته شدن بررسی شود. نسبت خطای بسته شدن (misclosure ratio) به صورت زیر محاسبه می ‌شود:

=  نسبت خطای بسته شدن

که هر چه این نسبت کوچک ‌تر باشد، دقت کار بالاتر بوده است.

کاربرد های برداشت چندضلعی در پروژه‌ های نقشه ‌برداری

برداشت چند ضلعی به ‌عنوان یکی از روش ‌های اصلی ایجاد چارچوب ‌های نقشه‌ برداری، در بسیاری از پروژه‌ های مهندسی و عمرانی کاربرد گسترده ‌ای دارد. در این بخش به مهم‌ ترین کاربرد های آن می ‌پردازیم:

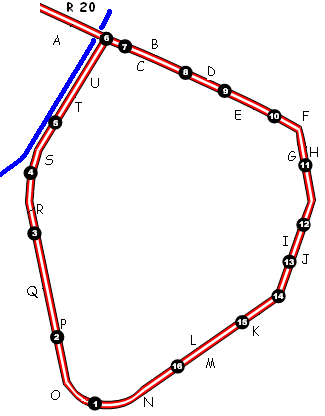

1. پروژه ‌های مسیر (جاده، راه ‌آهن، خط انتقال نیرو و لوله)

در پروژه‌ های مسیرسازی که نیاز به دنبال کردن یک خط طولانی دارند (مانند ساخت بزرگراه‌ ها، خطوط مترو، راه ‌آهن و خطوط انتقال نیرو)، پیمایش چند ضلعی باز بیشترین کاربرد را دارد. در این پروژه ‌ها:

• موقعیت دقیق مسیر تعیین می ‌شود.
• شیب‌ ها و منحنی‌ ها به دقت کنترل می ‌شوند.
• نقاط تغییر مسیر (Tangent Points) با دقت بالایی مشخص می ‌گردند.

۲. پروژه‌ های ساختمانی و عمرانی

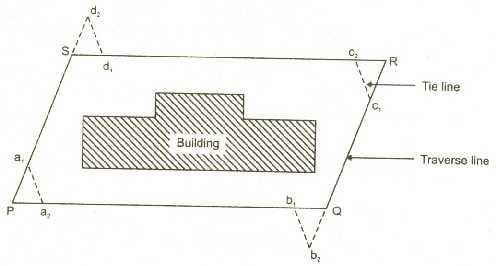

در ساخت ساختمان ‌های بلند، پل ‌ها، سد ها، و سازه‌ های صنعتی، چند ضلعی بسته به ‌عنوان شبکه مبنای کنترل افقی مورد استفاده قرار می‌ گیرد.

• مختصات دقیق گوشه‌ های سازه‌ ها تعیین می‌ شود.
• تغییر شکل ‌های سازه ‌ای طی مراحل ساخت بررسی می ‌شود.
• انحرافات احتمالی کنترل می ‌شوند.

۳. نقشه‌ برداری کاداستر (ثبتی)

در پروژه ‌های ثبتی و تعیین مالکیت اراضی، برداشت چند ضلعی یکی از اجزای کلیدی است.

• مرز قطعات زمین به دقت تعیین و ثبت می ‌شود.
• تطبیق مرزهای مالکیت با اسناد رسمی انجام می‌ شود.
• خطاهای احتمالی در اسناد قدیمی اصلاح می‌ شوند.

۴. منابع طبیعی و محیط زیست

در پروژه‌ های منابع طبیعی، مانند نقشه ‌برداری جنگل‌ ها، مراتع، و سواحل، چند ضلعی ‌ها برای تعیین محدوده‌ های طبیعی به کار می‌ روند.

• مساحت مناطق جنگلی یا حفاظت ‌شده اندازه ‌گیری می ‌شود.
• تغییرات مرزی در طول زمان پایش می ‌شود.
• برداشت میدانی مناطق دور افتاده با استفاده از GPS تسهیل می ‌شود.

۵. پروژه ‌های شهری و زیرساختی

در پروژه‌ های برنامه ‌ریزی شهری و توسعه زیرساخت ‌ها (مانند لوله ‌کشی گاز، آب، فاضلاب، فیبر نوری و …)، برداشت چند ضلعی اهمیت ویژه ‌ای دارد.

• مسیر دقیق شبکه‌ های زیرزمینی تعیین می‌ شود.
• نقشه ‌های به‌روزشده از تأسیسات شهری تهیه می ‌شود.
• در پروژه ‌های مرمت بافت ‌های تاریخی، چند ضلعی ‌های دقیق مورد نیاز هستند.

چالش ‌ها و راهکارها در برداشت چند ضلعی

هر چند برداشت چند ضلعی یکی از پایه ‌ای ‌ترین روش ‌های نقشه‌ برداری است، اما در عمل با چالش ‌های متعددی رو به ‌رو می‌ شود. شناخت این مشکلات و ارائه راهکار های مناسب برای هر یک، کیفیت نهایی پروژه‌ ها را به ‌شکل محسوسی افزایش می ‌دهد.

۱. خطا های اندازه‌ گیری

چالش: خطا های ناشی از قرائت اشتباه زوایا یا طول ‌ها، لرزش تجهیزات، یا دید نادرست بین ایستگاه ‌ها.

راهکار: استفاده از تجهیزات کالیبره‌ شده، تکرار اندازه ‌گیری‌ ها، رعایت اصول قرائت (مثل قرائت مستقیم و معکوس زوایا) و آموزش دقیق تیم میدانی.

۲. شرایط محیطی نامساعد

چالش: باد شدید، باران، گرما یا سرمای شدید می ‌تواند بر کیفیت اندازه ‌گیری تأثیر بگذارد.

راهکار: برنامه ‌ریزی عملیات در ساعات مناسب روز، استفاده از تجهیزات مقاوم در برابر شرایط جوی و انجام برداشت‌ های حیاتی در شرایط آب و هوایی پایدار.

۳. محدودیت دید بین ایستگاه ‌ها

چالش: وجود موانعی مانند درختان، ساختمان‌ ها یا توپوگرافی نامناسب باعث قطع دید مستقیم بین ایستگاه ها می‌ شود.

راهکار: تعیین ایستگاه‌ های میانی (Station Point)، استفاده از منشور های رفلکتور بلند، یا استفاده از گیرنده ‌های GNSS برای حذف نیاز به دید مستقیم.

۴. تداخلات سیگنال GNSS

چالش: در مناطق شهری متراکم یا مناطق کوهستانی، سیگنال‌ های GNSS ممکن است دچار خطا یا از دست رفتن دقت شوند.

راهکار: انتخاب حالت کاری مناسب گیرنده (مثل حالت RTK یا PPK)، افزایش زمان ثبت مشاهدات و انتخاب ساعات مناسب که وضعیت ماهواره ‌ها بهتر است.

۵. خطای جمع‌ شونده در طول مسیر

چالش: در چند ضلعی ‌های باز طولانی، خطاها ممکن است در طول مسیر جمع شوند و دقت را کاهش دهند.

راهکار: تقسیم مسیر به قطعات کوتاه‌ تر با بسته شدن‌ های موقت، تعدیل و کنترل‌ های متوالی حین برداشت.

۶. عدم رعایت استانداردهای فنی

چالش: عدم رعایت روش‌ های استاندارد اندازه‌ گیری، تعدیل و گزارش ‌نویسی می‌ تواند باعث غیرقابل قبول شدن نتایج شود.

راهکار: پیروی از دستورالعمل ‌های رسمی سازمان ‌های ملی نقشه ‌برداری و تدوین چک ‌لیست‌ های کنترل کیفیت.

نقش گیرنده ‌های GPS و GNSS در پیمایش چند ضلعی مدرن

با ورود سامانه ‌های تعیین موقعیت جهانی (GPS) و بعد ها سامانه ‌های چند منظومه ای (GNSS) تحولی عظیم در دنیای نقشه‌ برداری اتفاق افتاد. این تکنولوژی‌ ها برداشت چند ضلعی را از یک کار وقت ‌گیر و محدود به یک عملیات سریع، دقیق و کارآمد تبدیل کردند.

مزایای استفاده از GPS/GNSS در برداشت چند ضلعی

عدم نیاز به دید مستقیم:
در روش‌ های کلاسیک، باید بین ایستگاه‌ ها خط دید مستقیم برقرار باشد؛ در حالی ‌که گیرنده‌ های GNSS این محدودیت را از میان برداشته ‌اند. این ویژگی در مناطق جنگلی، شهری یا کوهستانی مزیت بسیار مهمی به حساب می ‌آید.

افزایش سرعت عملیات:
با استفاده از گیرنده‌ های RTK یا شبکه‌ های  CORS، امکان برداشت موقعیت نقاط در چند ثانیه فراهم می ‌شود، در حالی که روش‌ های سنتی ممکن بود ساعت ‌ها زمان نیاز داشته باشند.

دقت بالا:
دقت موقعیت ‌یابی با گیرنده‌ های حرفه ‌ای به کمتر از ۲ سانتیمتر در برداشت RTK می‌ رسد که برای اغلب پروژه‌ های عمرانی و کاداستر کافی است.

امکان برداشت نقاط دور از هم:
در پروژه‌ های مسیر سازی یا شبکه‌ های گسترده شهری، GNSS  امکان برداشت ایستگاه ‌های چندین کیلومتر دورتر از هم را بدون نیاز به استقرار ایستگاه ‌های واسطه فراهم می ‌کند.

کاهش هزینه ‌های میدانی:
تعداد نفرات تیم نقشه ‌برداری کاهش می ‌یابد، چون نیازی به نفر دوم برای حمل متر یا منشور نیست. این موضوع باعث صرفه‌ جویی چشمگیر در هزینه‌ های پروژه می ‌شود.

محدودیت ‌های استفاده از GNSS

• وابستگی به سیگنال ماهواره‌ ای؛ در مناطق سرپوشیده یا تونل ‌ها کاربرد ندارد.
• نیاز به تجهیزات خاص و گاهی اوقات اشتراک در شبکه ‌های RTK یا CORS.
• نیاز به تصحیحات دقیق مانند DGPS یا PPK در پروژه‌ های با حساسیت بالا.

کاربرد عملی گیرنده‌ های GNSS در پروژه ‌های واقعی

• نقشه‌ برداری مسیرهای ریلی: تعیین مسیر ریل ‌های قطار در مناطق کوهستانی بدون نیاز به تراشیدن دید مستقیم بین نقاط.
• کاداستر شهری: برداشت پلاک‌ های ثبتی و حریم املاک در شهرهای متراکم.
• نقشه ‌برداری خطوط لوله: تعیین دقیق مسیر خطوط انتقال آب، نفت و گاز در مسیرهای طولانی.

گیرنده‌ های GNSS حرفه ‌ای، مخصوصاً مدل ‌هایی که قابلیت  RTK، پشتیبانی از چند فرکانس و چند منظومه (GPS, GLONASS, Galileo, BeiDou) را دارند، ستون فقرات نقشه ‌برداری مدرن محسوب می ‌شوند.

جمع ‌بندی و نتیجه‌ گیری

برداشت چندضلعی، به‌ عنوان یکی از بنیادی ‌ترین روش ‌های نقشه‌ برداری زمینی، از دیرباز نقش مهمی در توسعه پروژه‌ های مهندسی و عمرانی ایفا کرده است. این روش با فراهم کردن شبکه ‌ای از نقاط دقیق و کنترل شده، مبنای کلیه عملیات ‌های نقشه ‌برداری، ساخت ‌و ساز، مسیرسازی، کاداستر و مدیریت منابع طبیعی را تشکیل می‌ دهد.

با پیشرفت فناوری، ابزارهای مورد استفاده در برداشت چند ضلعی نیز دچار تحول شده ‌اند. از تجهیزات سنتی نظیر تئودولیت و متر گرفته تا توتال استیشن‌ های پیشرفته و گیرنده‌ های GNSS دقیق، همه در جهت ارتقای سرعت، دقت و کارایی این فرآیند گام برداشته ‌اند. امروزه با بهره‌ گیری از تکنولوژی ‌های نوین مانند RTK، شبکه‌ های CORS، و حتی پهپاد های نقشه‌ بردار، می‌ توان عملیات برداشت را در محیط‌ های سخت و پروژه ‌های بزرگ، با کمترین هزینه و بالاترین دقت ممکن انجام داد.

با این وجود، موفقیت در یک پیمایش چندضلعی همچنان نیازمند رعایت اصول علمی، آشنایی با تکنیک ‌های محاسباتی، مدیریت خطاها و استفاده صحیح از تجهیزات است. در پروژه ‌های مدرن، ترکیب روش‌ های کلاسیک و تکنولوژی‌ های نوین بهترین نتایج را به ارمغان می ‌آورد.

در پایان می ‌توان گفت که برداشت چند ضلعی همچنان یکی از ارکان اساسی علم نقشه ‌برداری باقی مانده و با پیشرفت فناوری، فقط روش‌ های اجرای آن دچار تغییر شده است، نه اصل و اهمیت آن.

FAQ

۱. چرا در بسیاری از پروژه‌ های مهندسی هنوز از روش پیمایش چند ضلعی استفاده می ‌شود؟

برداشت چند ضلعی به دلیل دقت بالا، امکان کنترل خطا ها، و انعطاف ‌پذیری در شرایط مختلف، همچنان به‌ عنوان یک روش استاندارد در پروژه‌ های ساختمانی، عمرانی و کاداستر به کار می‌ رود.

۲. آیا استفاده از GPS جایگزین کامل برداشت چند ضلعی شده است؟

خیر. هرچند GPS/GNSS سرعت و کارایی را بالا برده‌اند، اما در پروژه‌ های حساس یا مناطقی که سیگنال ماهواره‌ ای محدود است، برداشت چند ضلعی سنتی یا ترکیبی از هر دو روش بهترین نتیجه را می ‌دهد.

۳. بهترین روش تعدیل خطا ها در برداشت چند ضلعی چیست؟

روش تعدیل شعاعی (Compass Rule) یکی از رایج ‌ترین و مؤثرترین روش‌ هاست که خطای مختصاتی را به نسبت طول اضلاع بین تمام ایستگاه ‌ها به‌طور یکنواخت توزیع می ‌کند و دقت بالایی در نقشه نهایی ایجاد می‌ کند.
